Hanomag HC260 Kettenbagger

zum Baubericht

Technische Daten:
 Bezeichnung Hanomag HC260 Kettenbagger
 Hersteller IP-Modellbau
 Maßstab 1:14
 Abmessungen 218 x 216 (max 565) x 525 (max 883) [BxHxL] mm
 Gewicht 7,8 kg
 Baubeginn
 Funktionen Drehen, Arm heben / senken, Stil auf / zu, Löffel auf / zu, Fahren...kurz gesagt: baggern!
elektrischer Teil:
 Fernsteuerung Brixl
 Empfänger Brixl
 Lenkservo RB35
 Akku 3900 mAh NiMh 10 Zellen 12V
 Fahrregler 4 x Servonaut MFR
 Elektronik Servonaut ML4, BEC (7805)
 Beleuchtung Arbeitsscheinwerfen mit LED
mechanischer Teil:
 Rahmen IP-Modellbau
 Fahrerhaus IP-Modellbau
 Aufbau IP-Modellbau
 Motor Igarashi
 Bereifung Kette
Sonstiges:



Baubericht:

nun war es endlich soweit: ich hab den Bagger von Ingo übernommen. In Lingen war die eigentliche Übergabe geplant, aber einige Probleme mit der Elektronik (die jetzt gelöst sind) habe das verhindert. Jetzt läuft er wie geschmiert - auch ohne Öl [..grins..].

Die Lackierung hat Ingo auf meinen Wunsch in RAL 5015 vorgenommen. Dazu kommen jetzt von mir noch ein paar Ausstattungs-Details (Innenausstattung, Beleuchtung, Aufkleber, Schnellwechsel, aber viel machen kann ich da nicht mehr :-)

es gibt dann noch eine weitere ausfühliche Beschreibung...

2006-04-18
Schneller als ich überlegen konnte, hat Ingo schon einen Schnellwechsler konstruiert und gebaut. Der Wechsler ist mechachnisch und von Hand zu betätigen, einfach aufgebaut und tut hervorragend seinen Dienst.

Zum stressfreien Baggern (ohne um sich um die Frequenzbelegung kümmern zu müssen) ist noch ein Anschluss für Diagnosekabel (Kabelfernsteuerung) montiert. Ingo hatte ja schon die Drehdurchführung so ausgelegt, das das Kabel am Unterwagen anschlossen werden kann.

Dann sind noch diverse Aufkleber auf den Bagger gekommen. Das Gesamtbild ändert sich doch gewaltig mit so ein paar Aufklebern. Der 20er Aufkleber ist inzwischen wieder runter und der Hanomag-Aufkleber am Hech einige mm nach unten gewandert...

2007-03-04
jetzt hat der Bagger auch Licht! Neben den zwei Hauptscheinwerfern gibt es noch zwei Arbeitsscheinwerfen am Arm. Alle Scheinwerfen sind mit 5mm-LED mit ca 9500 mcd bestückt und werden über ein Servonaut MM4-Modul gesteuert.

2015-01-20

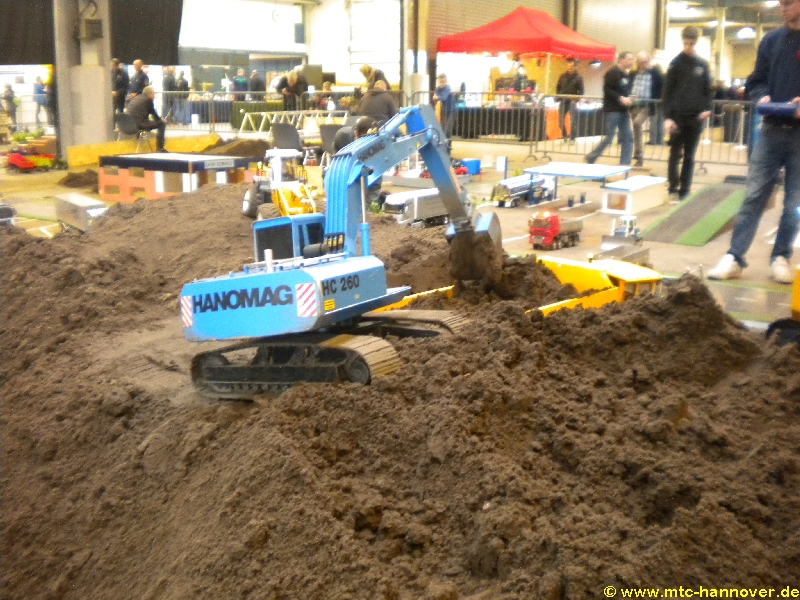

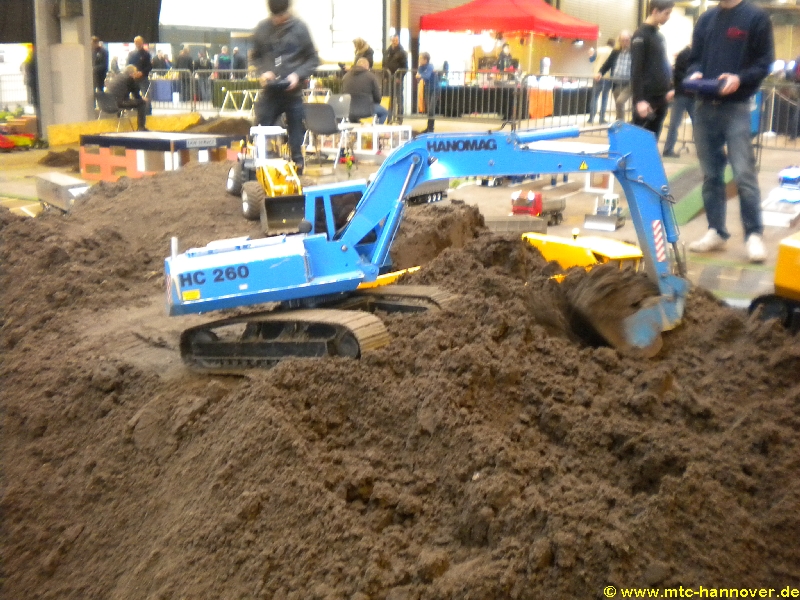

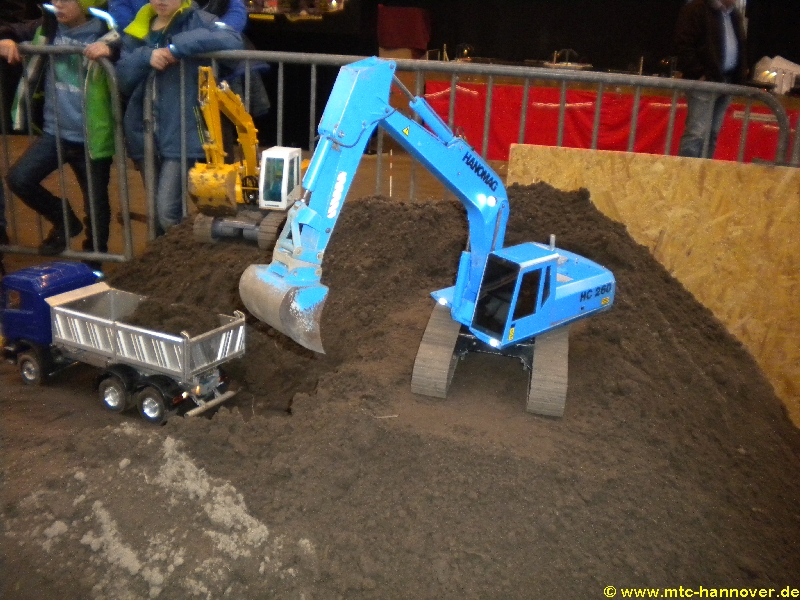

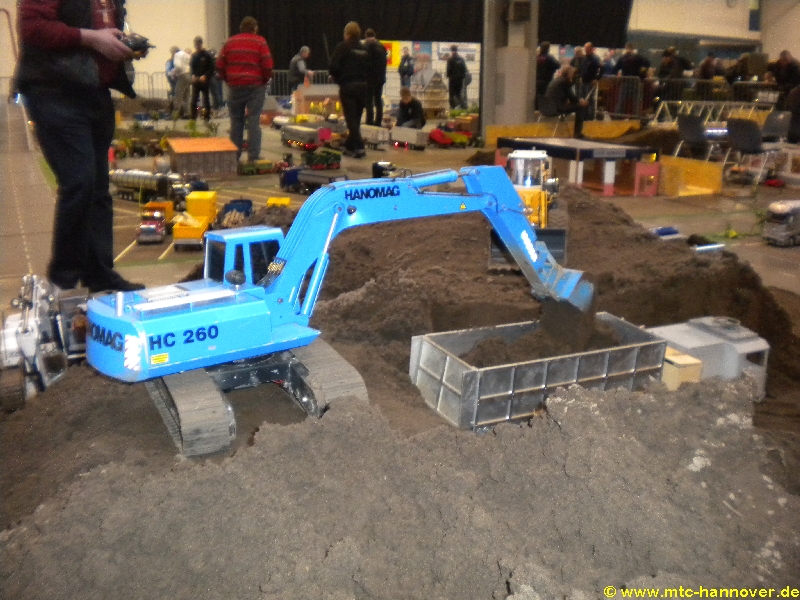

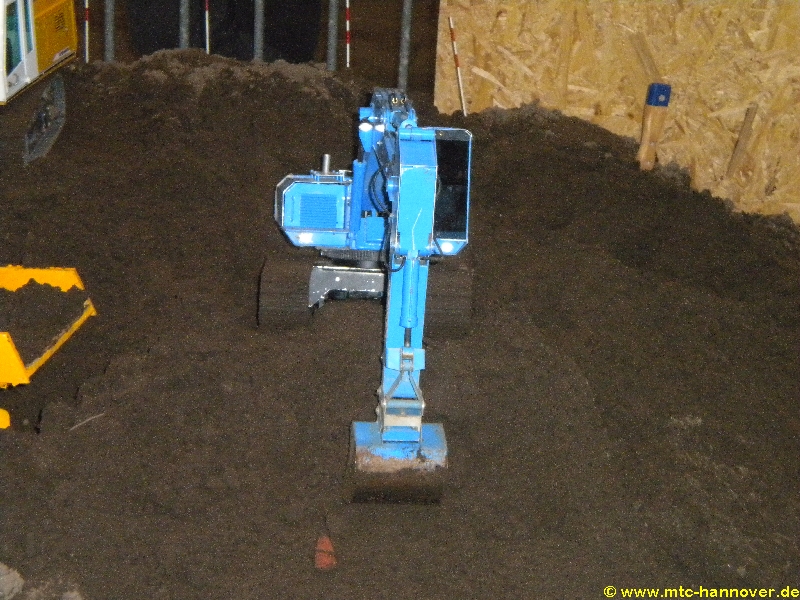

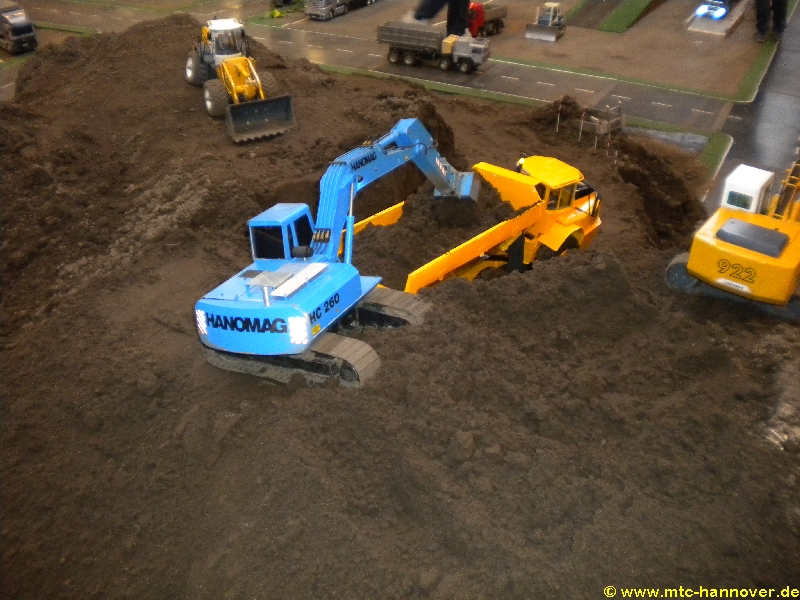

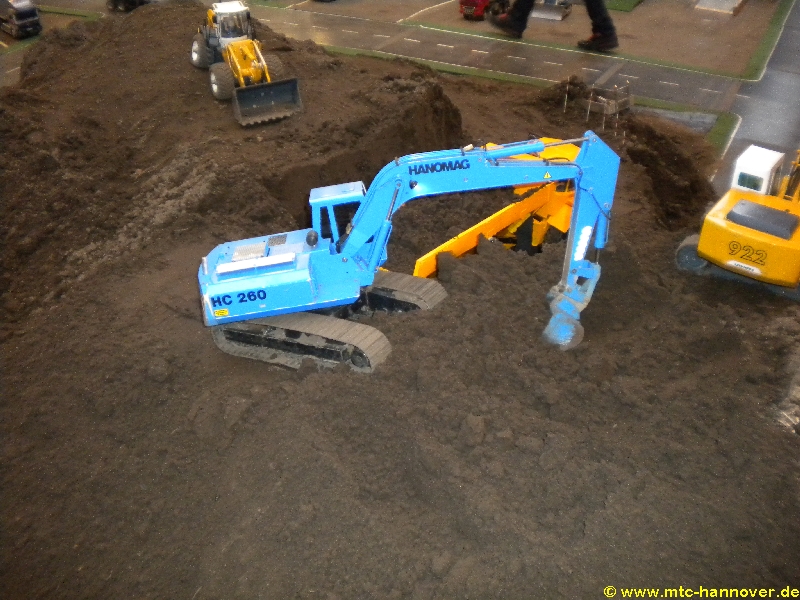

aktuelle Bilder aus Lingen:

hc 260 001



hc 260 001



hc 260 001



hc 260 001



hc 260 001



hc 260 001



hc 260 001
