es sollte ein kurzer Auflieger für die Aufnahme eines Bruder-Containers werden, aber zumindest beim Ladegut ist es etwas ausgeartet...
| Technische Daten: |
|
| Bezeichnung | kurzer Auflieger X-in-1 |
| Hersteller | Eigenbau |
| Maßstab | 1:15 |
| Abmessungen | [B x L x H] mm |
| Gewicht | kg |
| Baubeginn | 2023 |
| Funktionen | Tragen von verschiedenen Lasten, Beleuchtung |
| elektrischer Teil: | |
| Fernsteuerung | - |
| Empfänger | - |
| Lenkservo | - |
| Akku | - |
| Fahrregler | - |
| Elektronik | |
| Beleuchtung | normale Fahrbeleuchtung |
| mechanischer Teil: | |
| Rahmen | Alu Eigenbau |
| Fahrerhaus | - |

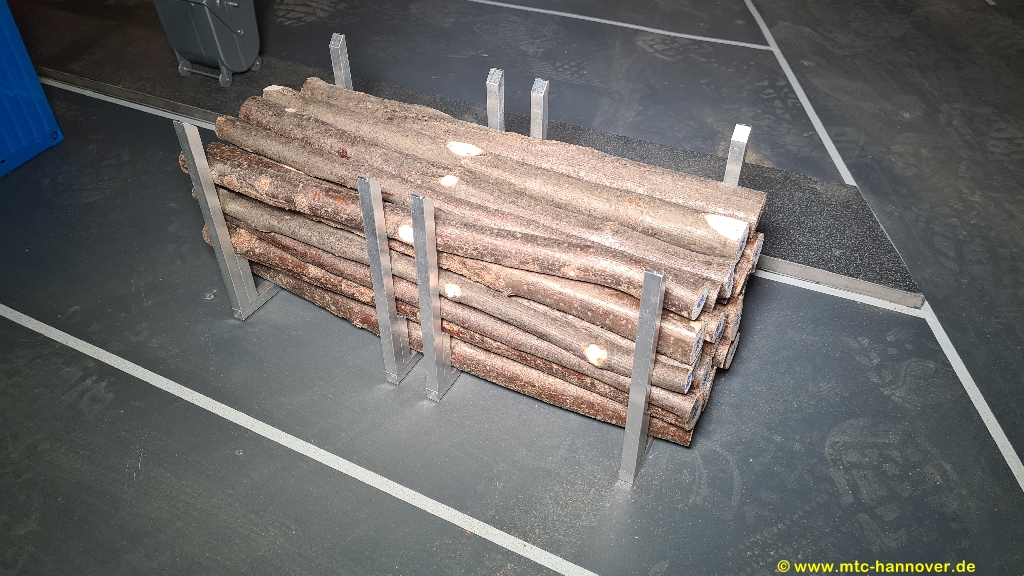

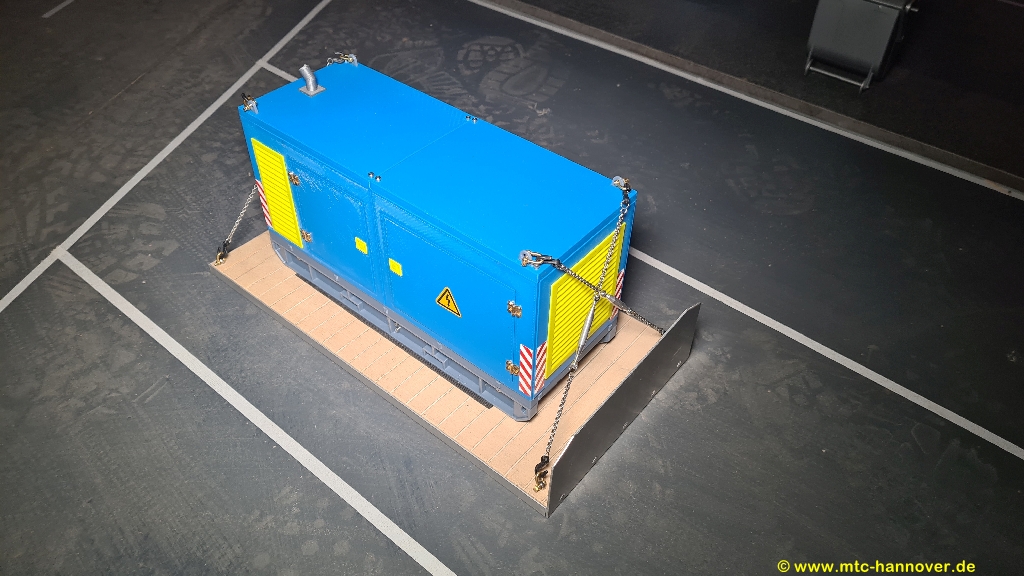

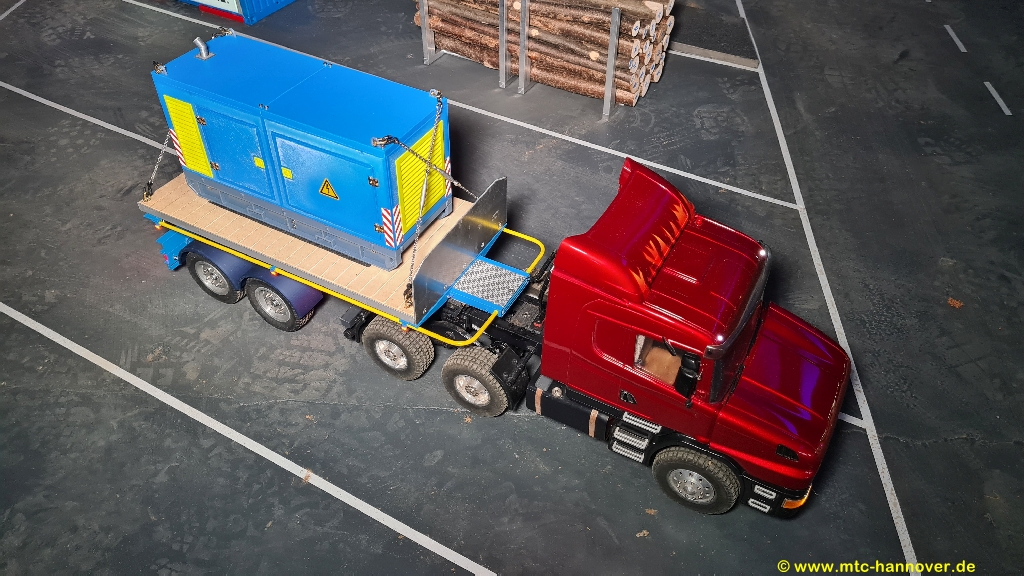

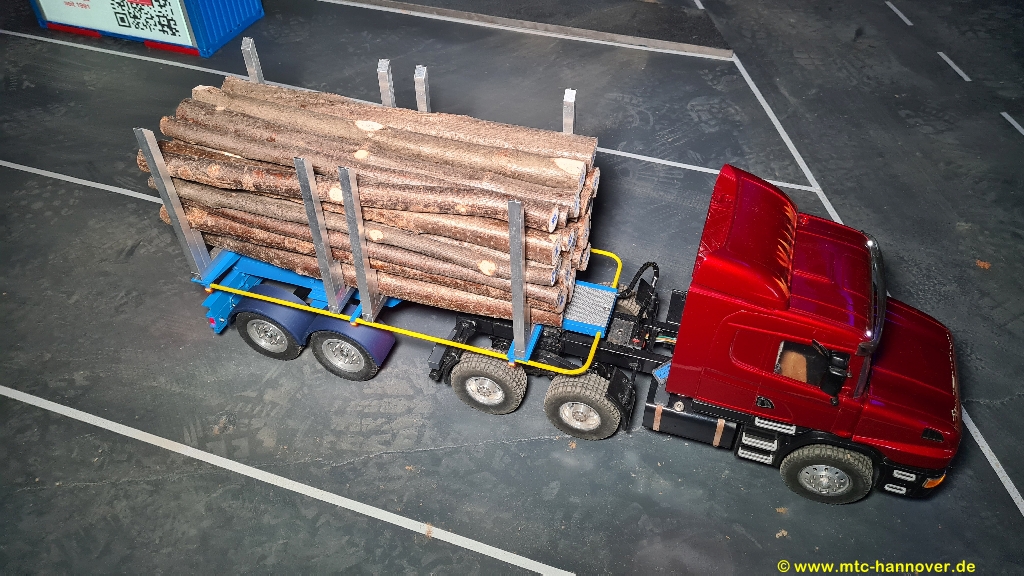

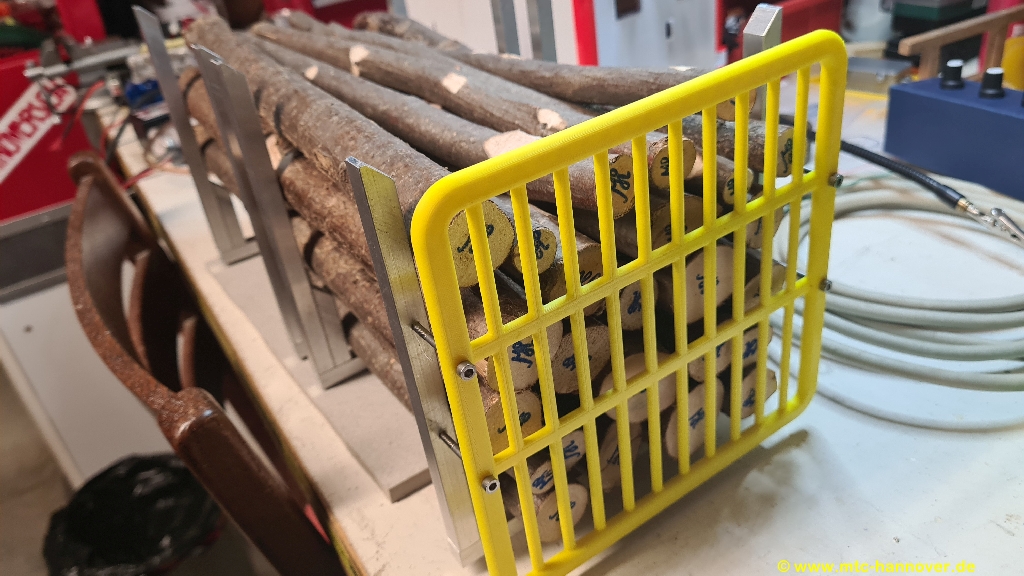

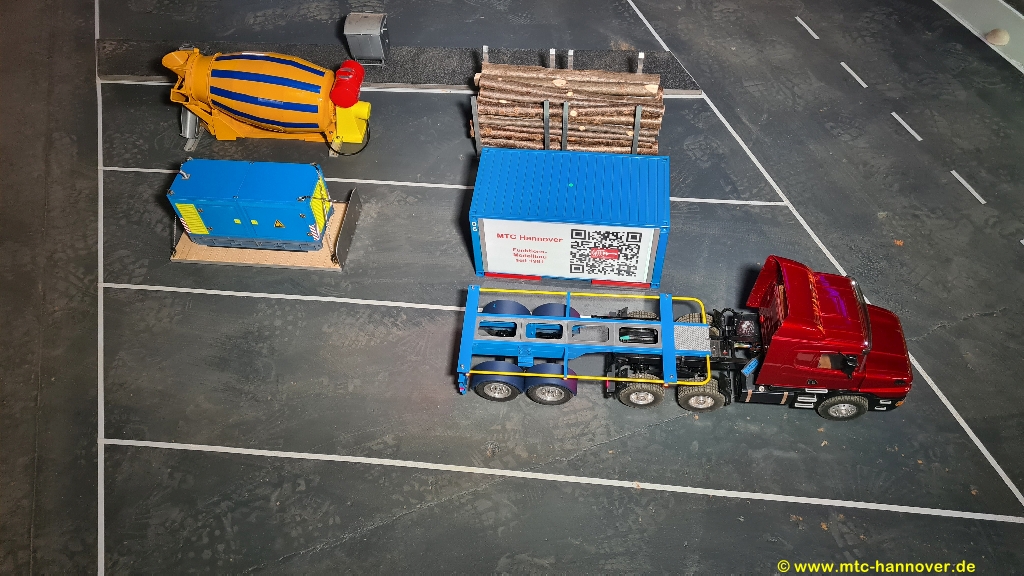

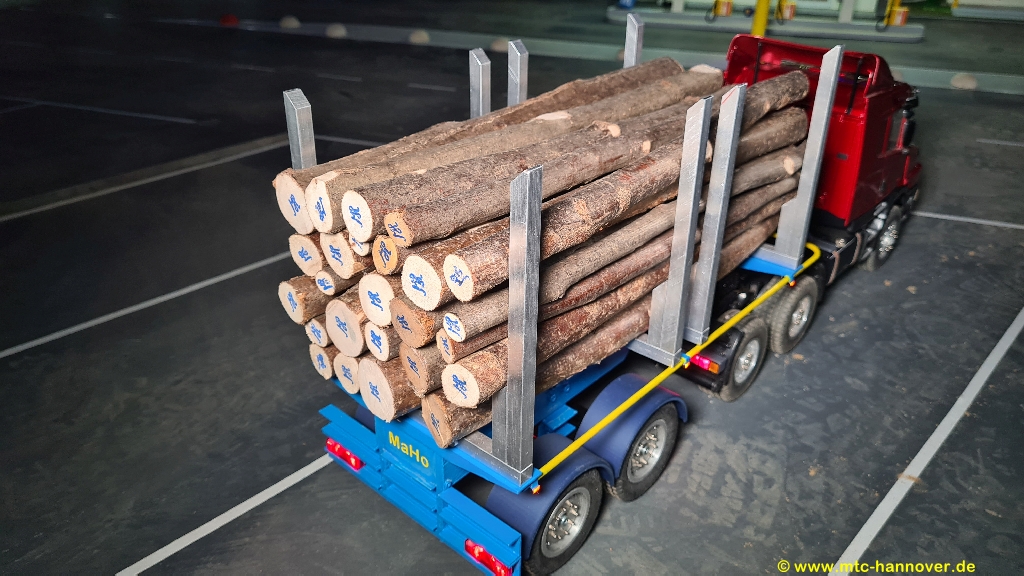

| Aufbau | Container, Beton-Mischer, Holz, Flachbett |
| Motor | - |
| Getriebe | - |
| Achse(n) | 2 Eigenbau |
| Antriebsachse(n) | |
| Vorderachse(n) | |
| Bereifung | Conrad-Strassengeländereifen |
| Sonstiges: | |
...an einem Montag hat es mich geritten: habe den kurzen Auflieger für einen Container angefangen! Bislang habe ich noch nicht ein Teil gekauft - alle Teile und Material auf dem Bestand (da sieht man mal wieder: Jäger und Sammler und man sollte öfter mal ausmisten!).

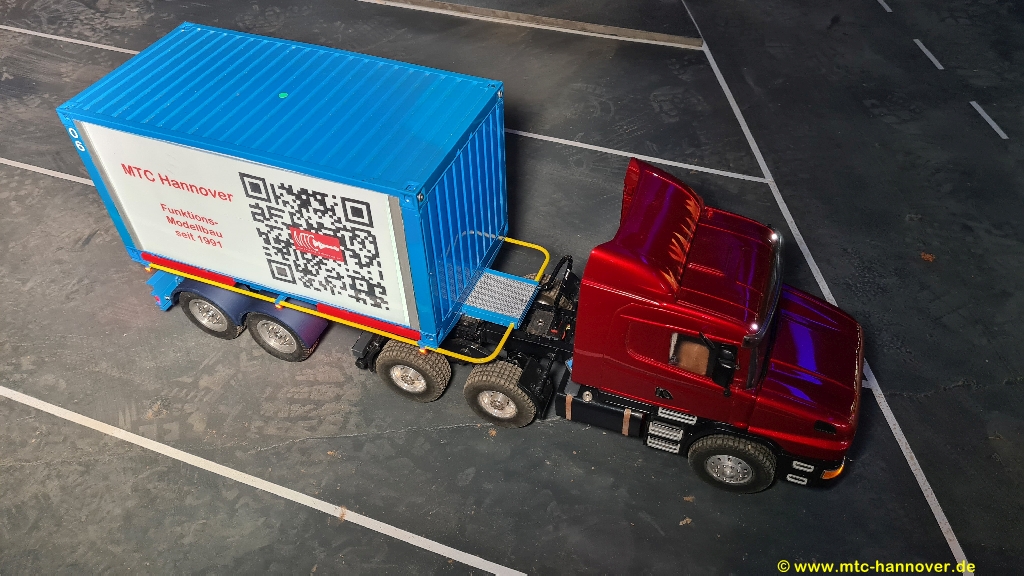

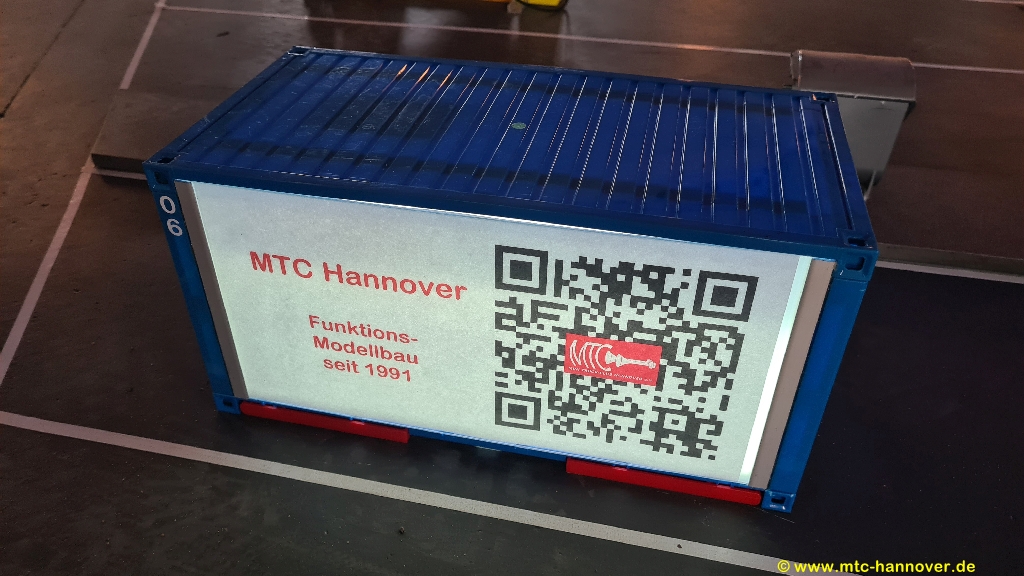

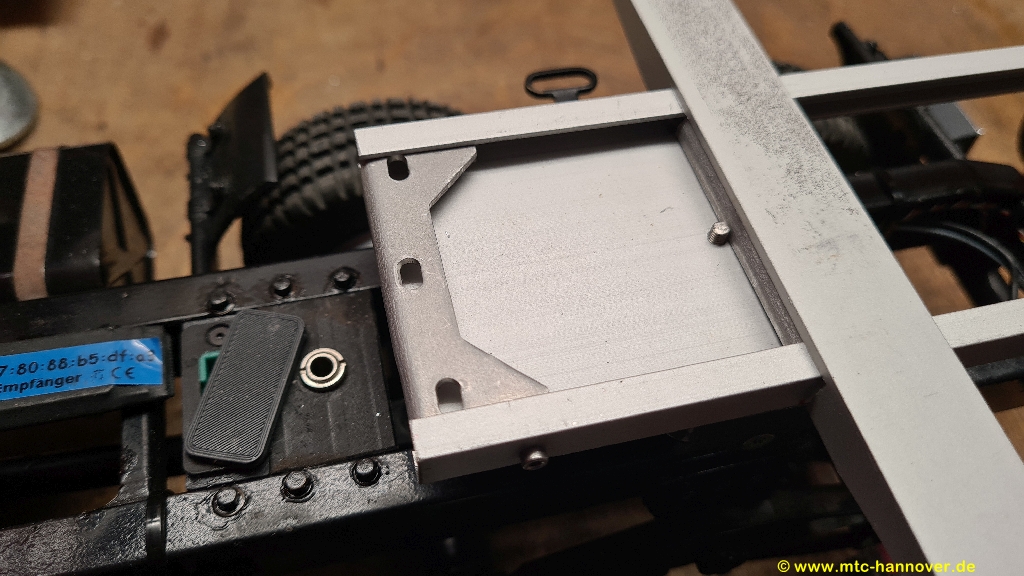

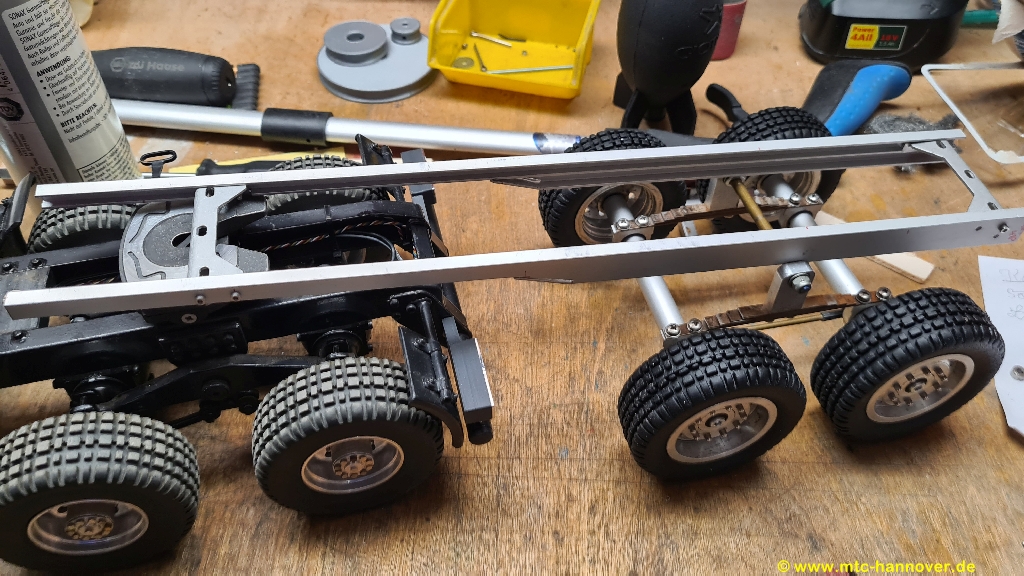

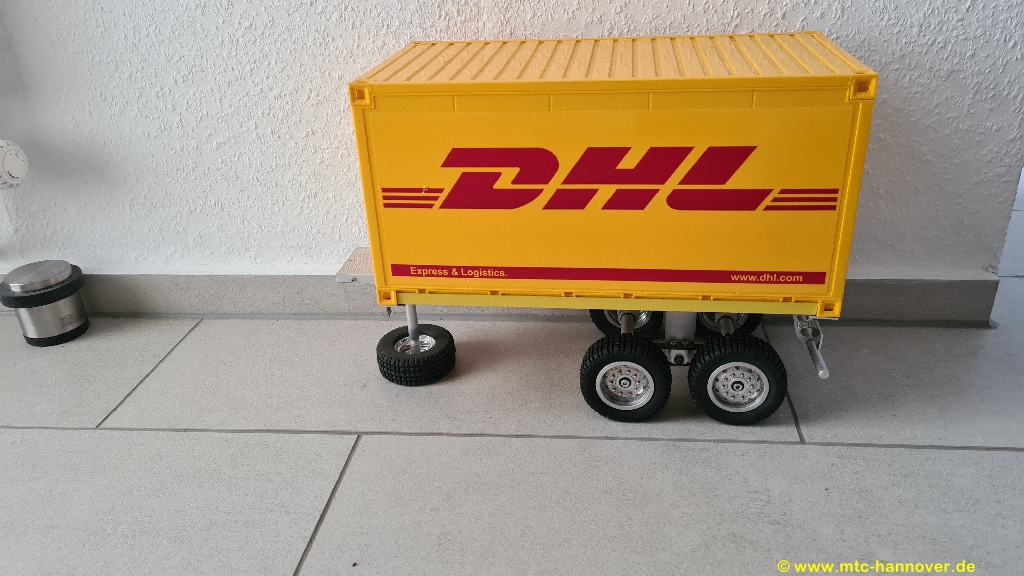

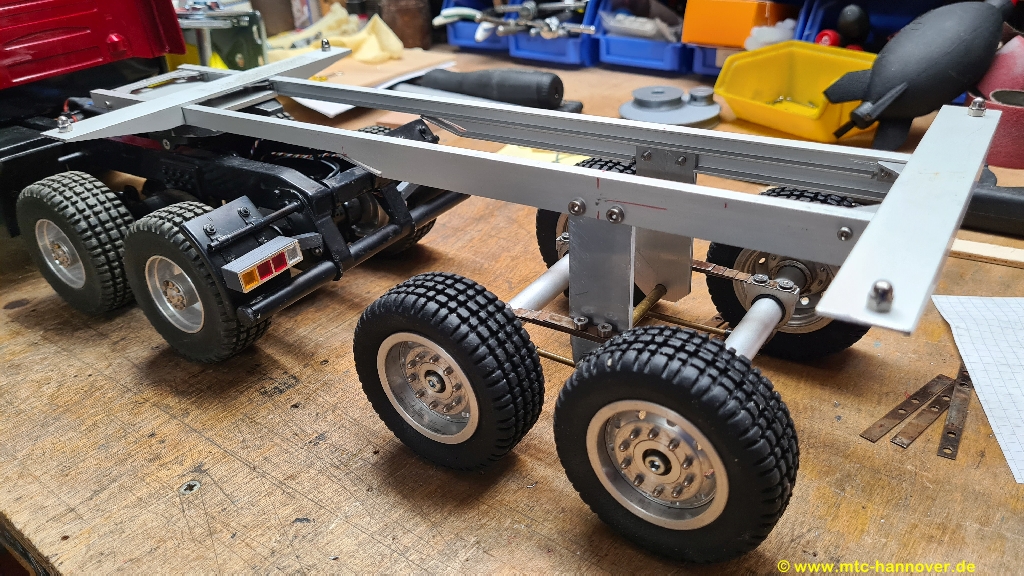

Also, wie schon geschrieben, soll der Auflieger einen Bruder-Container aufnehmen - also ziemlich kurz. Im gleichen Stil hatte ich vor langer Zeit schon mal einen Dreh-Schemel-Anhänger gebaut. Nun also der gang zu den Kisten und ein wenig gestöbert. Schon nach kurzer Zeit hatte ich einen brauchbaren Material-Vorrat auf der Werkbank liegen.

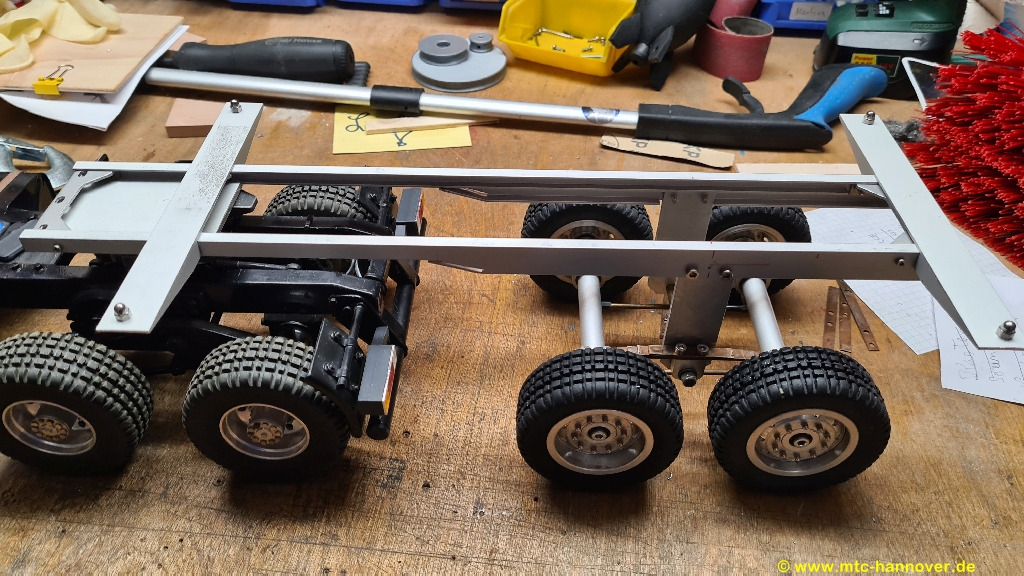

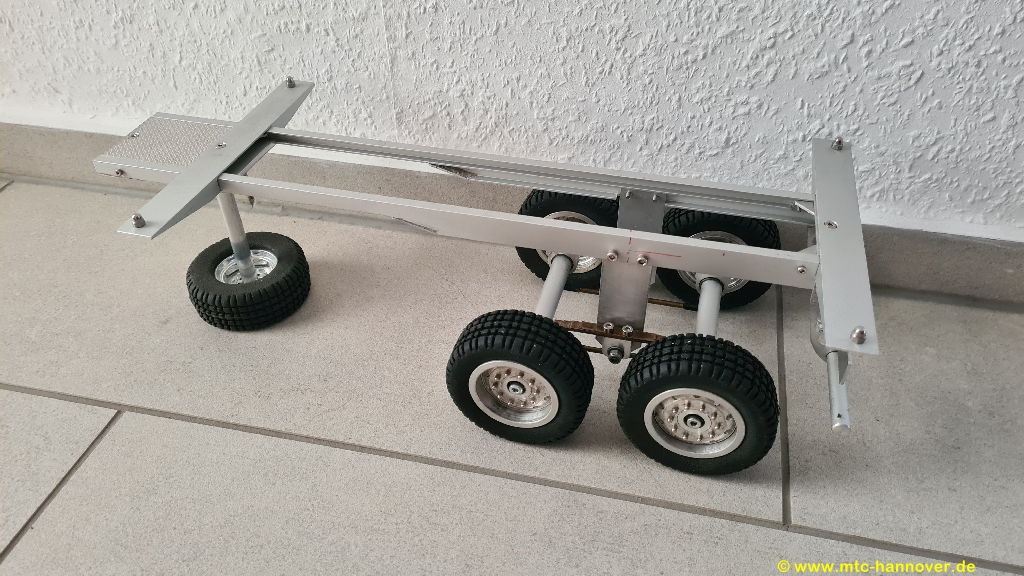

So, die Grundzüge stehen und das Ziel mit der Container-Aufnahme ist erreicht. Nun ist aber esrt mal Klärungs-Bedarf bezüglich der Stossstange hinten und der Kotflügel. Und insgesamt sieht das Teil ohne Container in der Mitte ziemlich nackig aus. Beim Klären kann ich mich ja auf die Expertise meiner Vereins-Kollegen verlassen - da kommt in den Gesprächen immer was bei rum (und wenn man allein durch's Erklären selber auf eine Lösung kommt)!

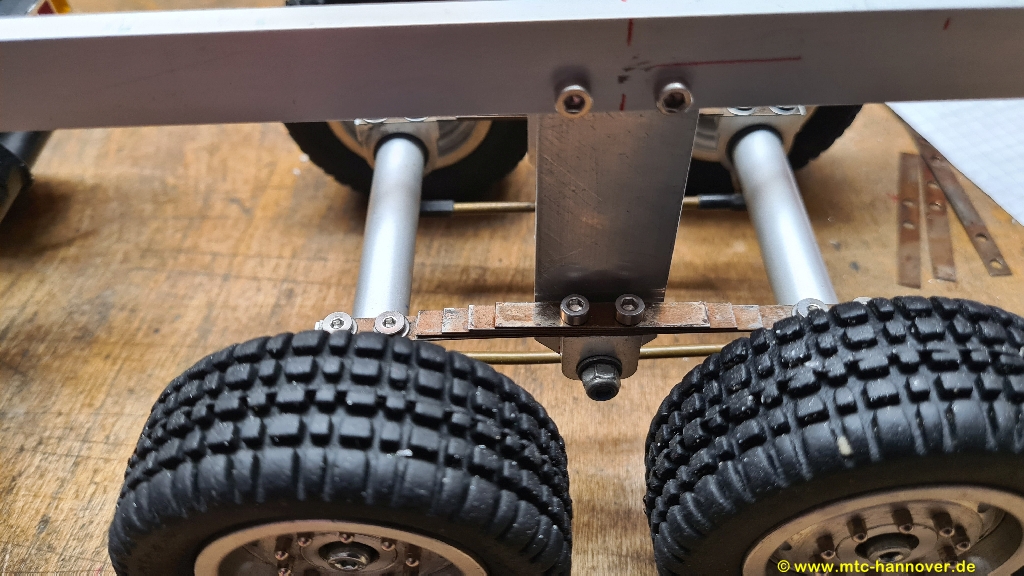

Die Pendelachse hat übrigens früher in unserer "Emma" gute Dienste geleistet

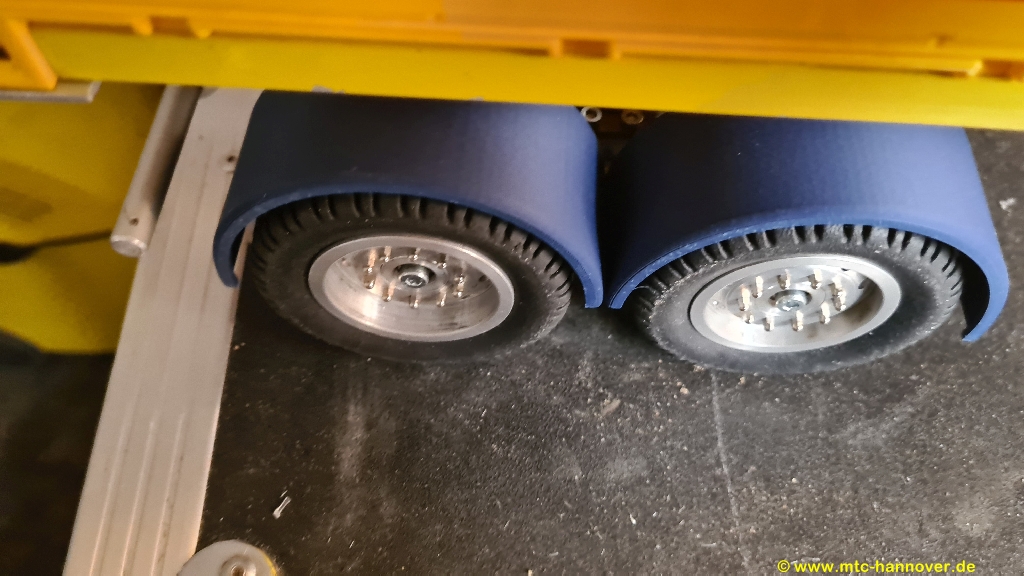

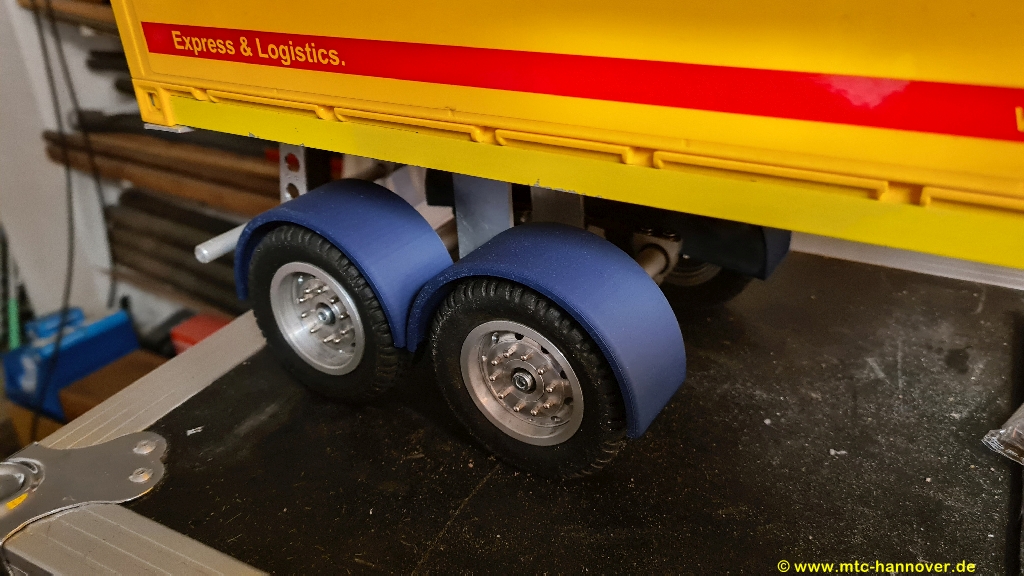

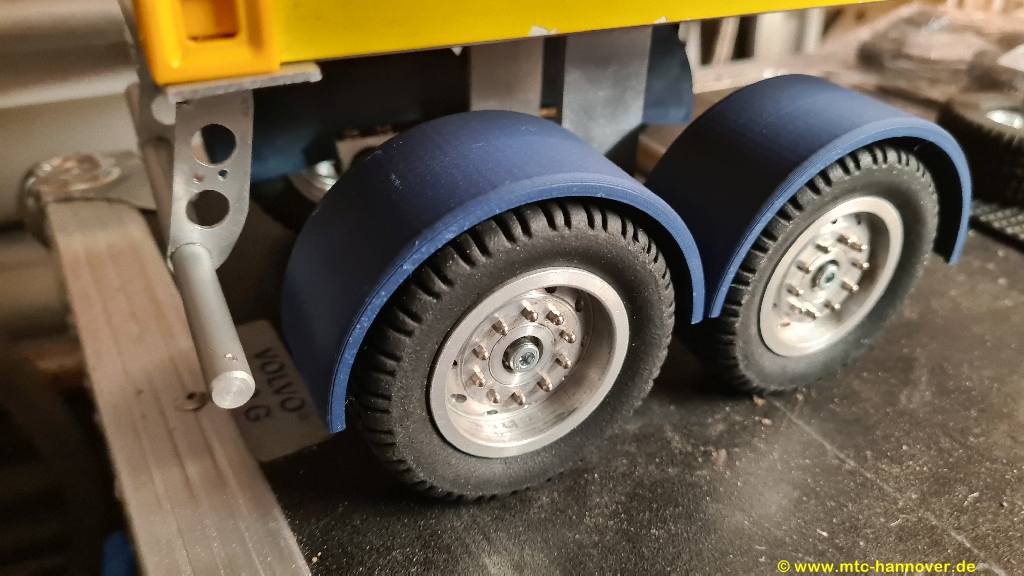

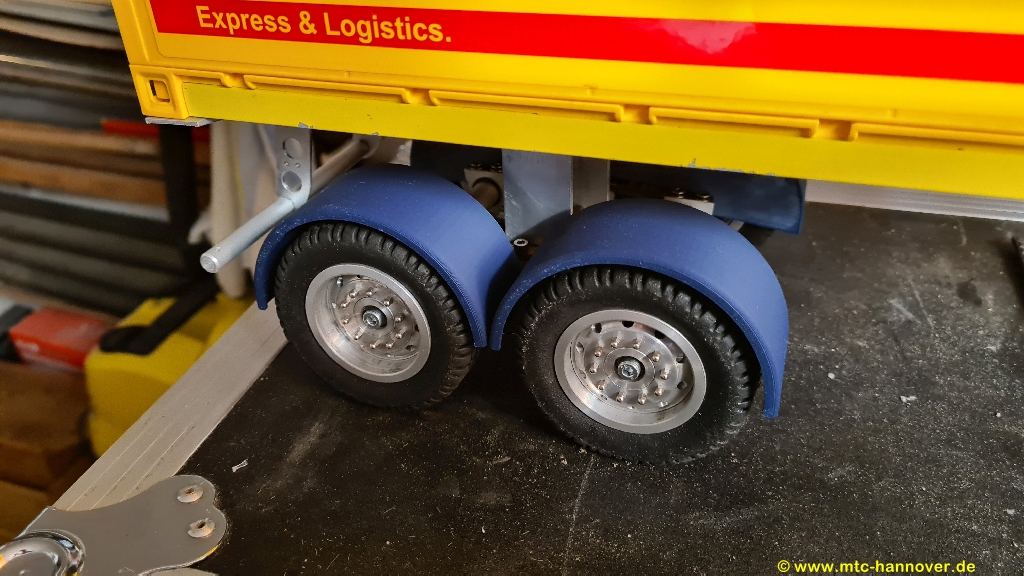

Hier ist nun das Endprodukt meiner Versuchs-Reihe "Kotflügel"! Blau sind die jetzt nur, weil gerade kein anderes Filament vor Ort ist.
Nach einem Exkurs zu anderen Baustellen ist es auch beim kurzen Container-Auflieger weiter gegangen:

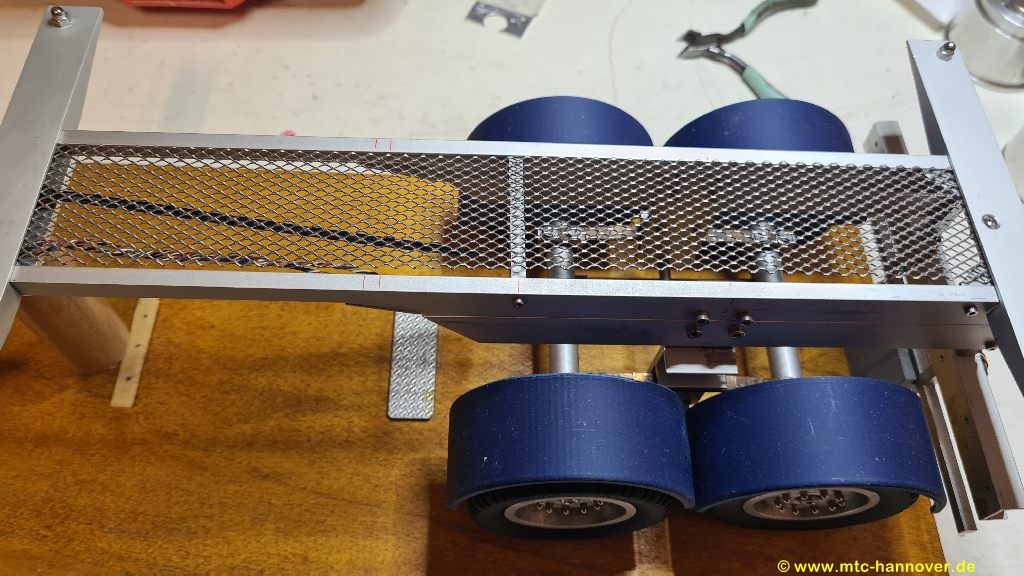

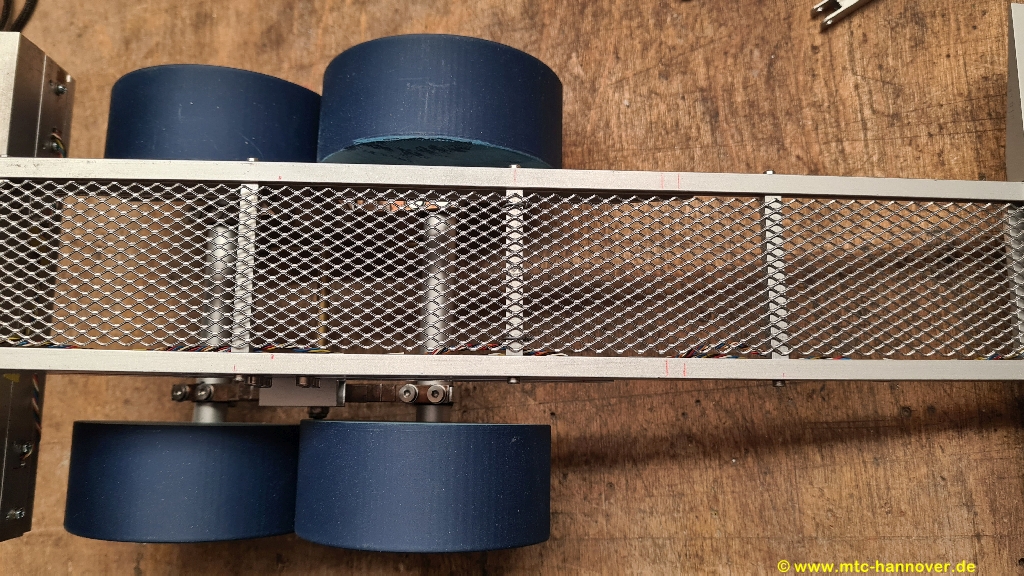

in der Fläche ist ein Streck-Metall-Streifen eingezogen - bislang provisorisch, weil ich mich noch nicht entscheiden konnte, ob der bleibt.

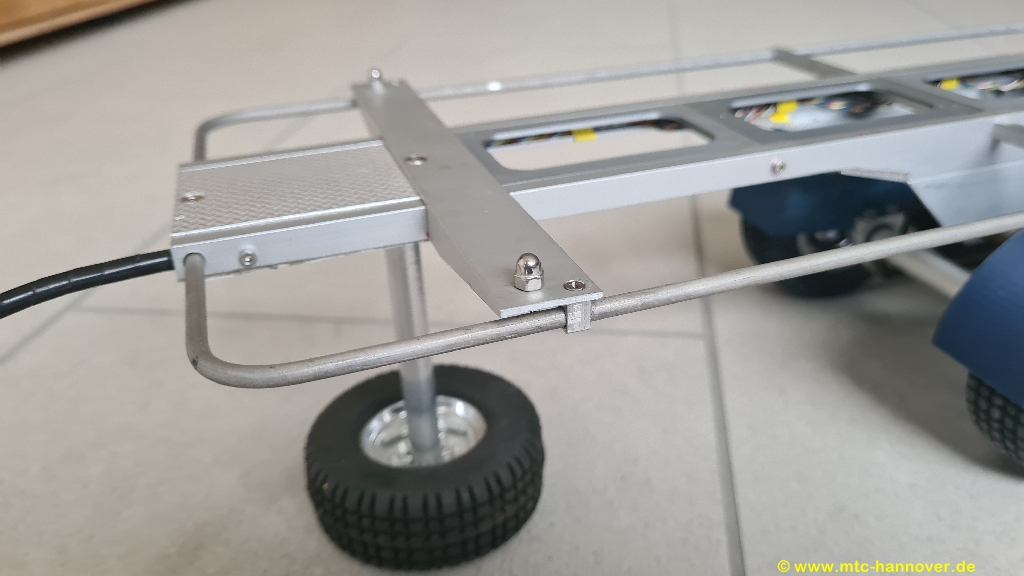

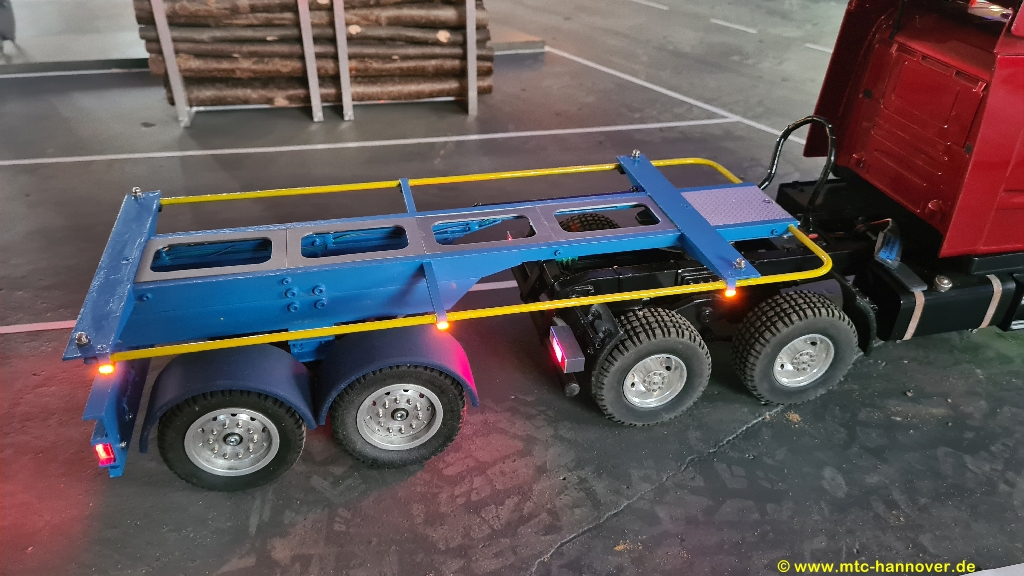

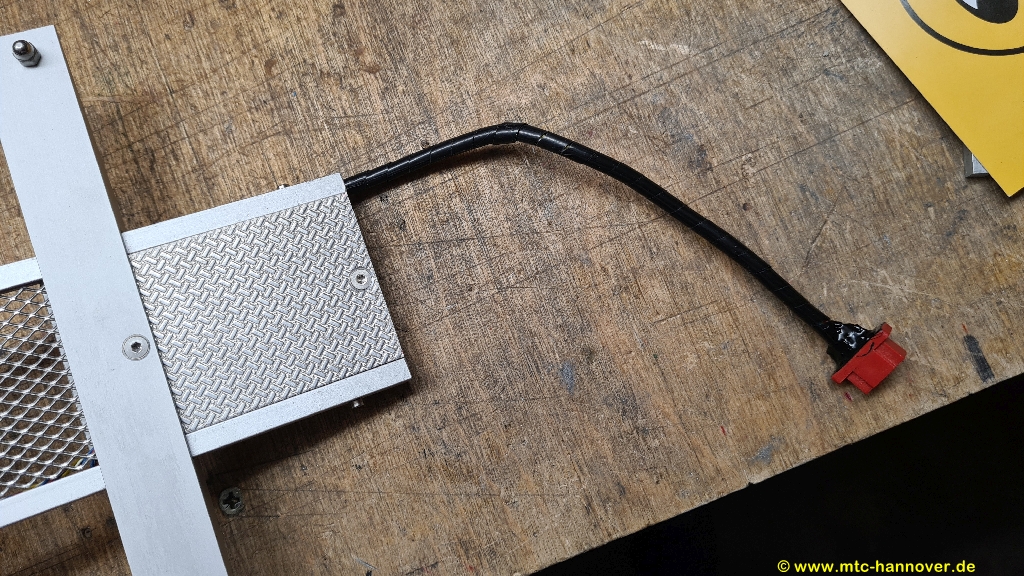

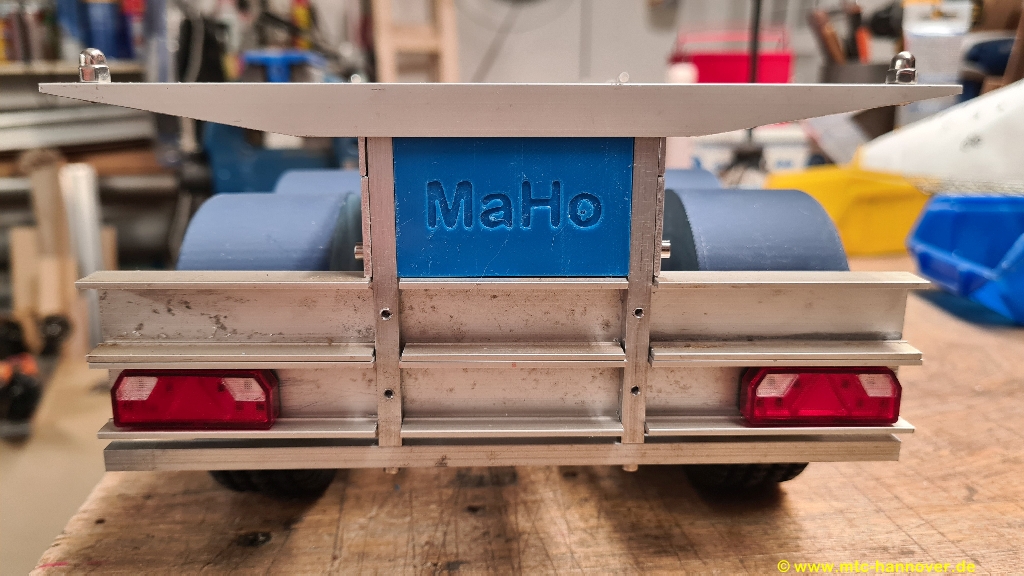

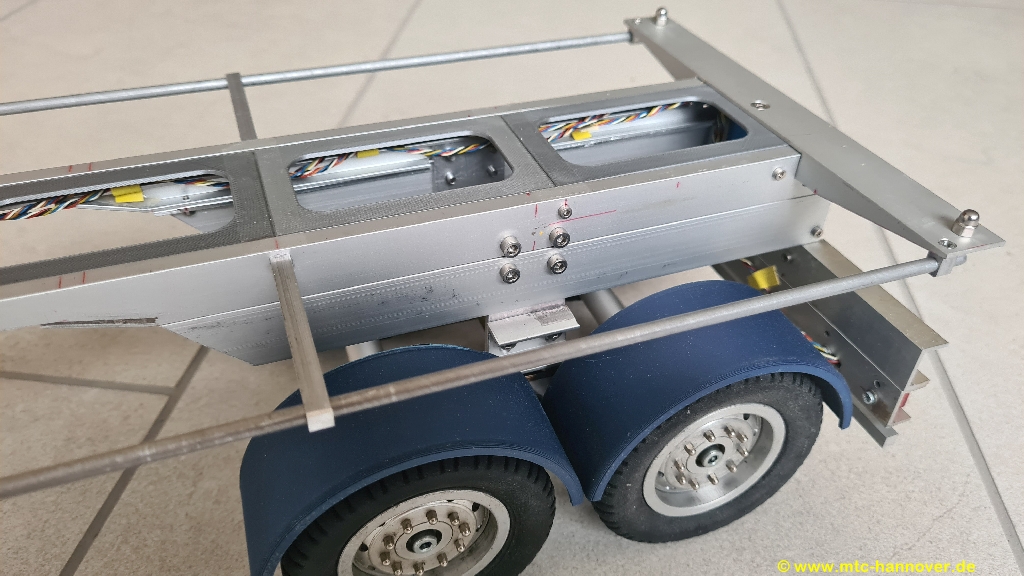

dann wurde ein Verbindungs-Kabel zur Zugmaschine eingezogen und versteckert. Und gaaanz hinten hat sich auch was getan! Die Rückleuchten sind montiert und neben den Traversen noch eine Abschluss-Platte eingebaut (stört Euch nicht an der Farbe, das Filament war gerade im Drucker und es wird ja sowieso alles am Ende lackiert - so der Plan)

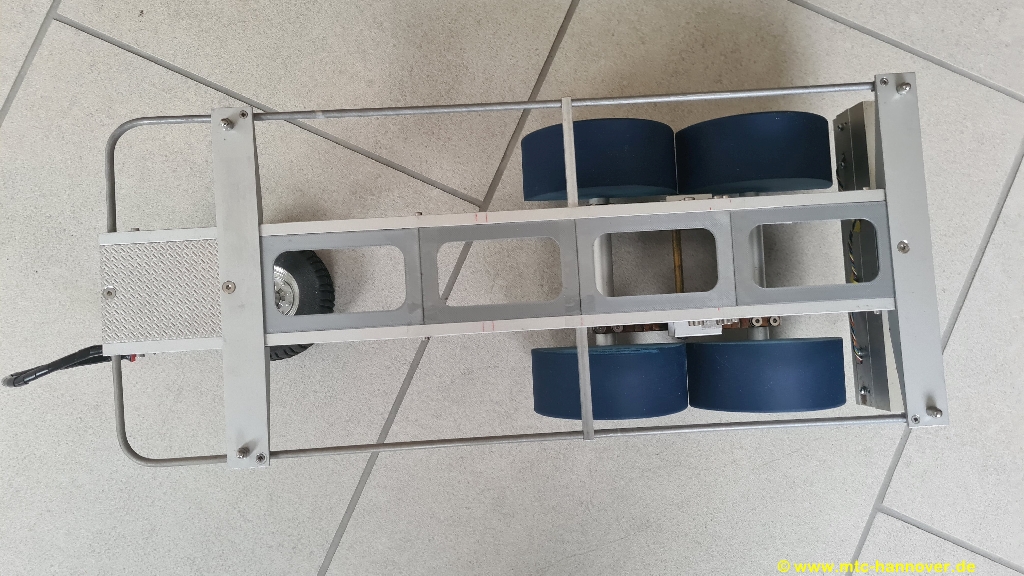

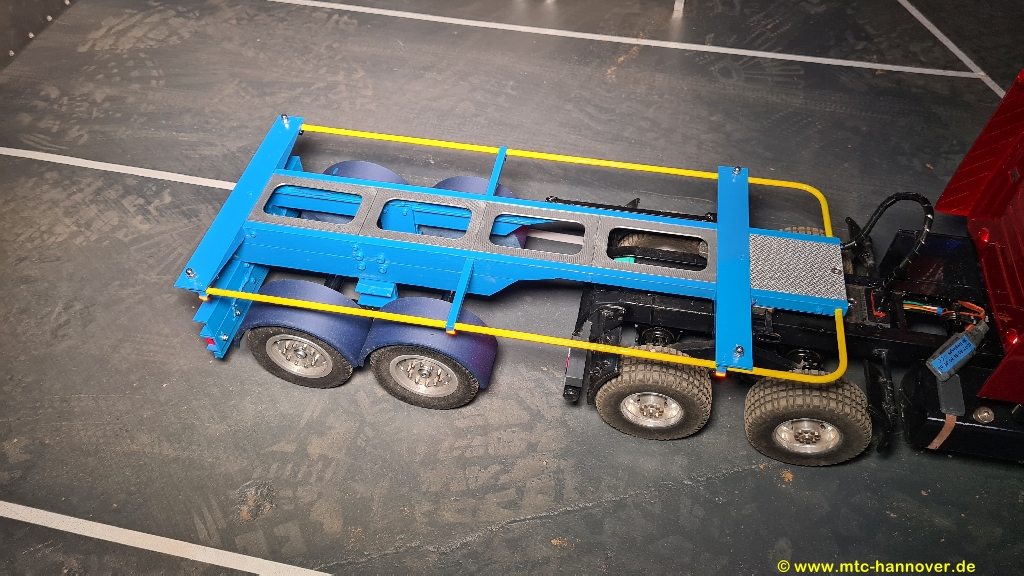

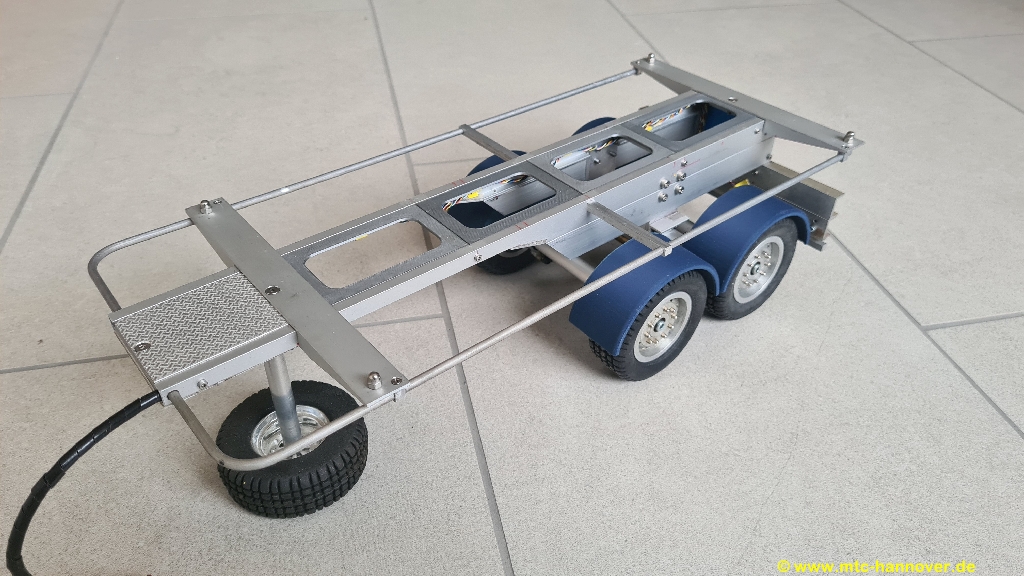

Gegen das Streck-Metall wurde im Übrigen vehement protestiert und von mir gegen ein paar Druck-Teile augetauscht. Habe eine "Umrandung" gebastelt! Mit dem Container druff sieht man die zwar fast nicht, aber leer schon! Und bei meinen "Spontan"-Projekt sieht man es auch!

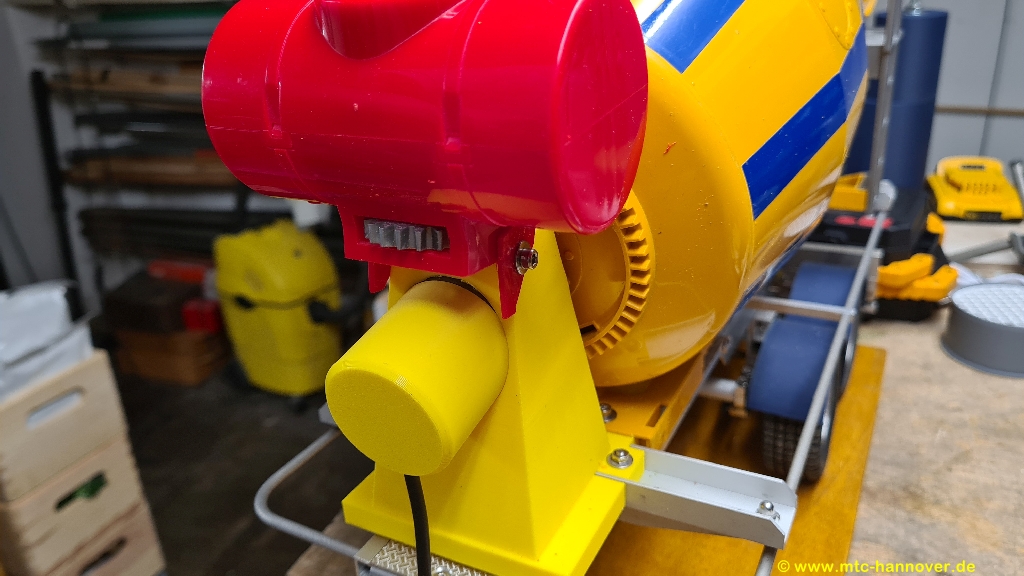

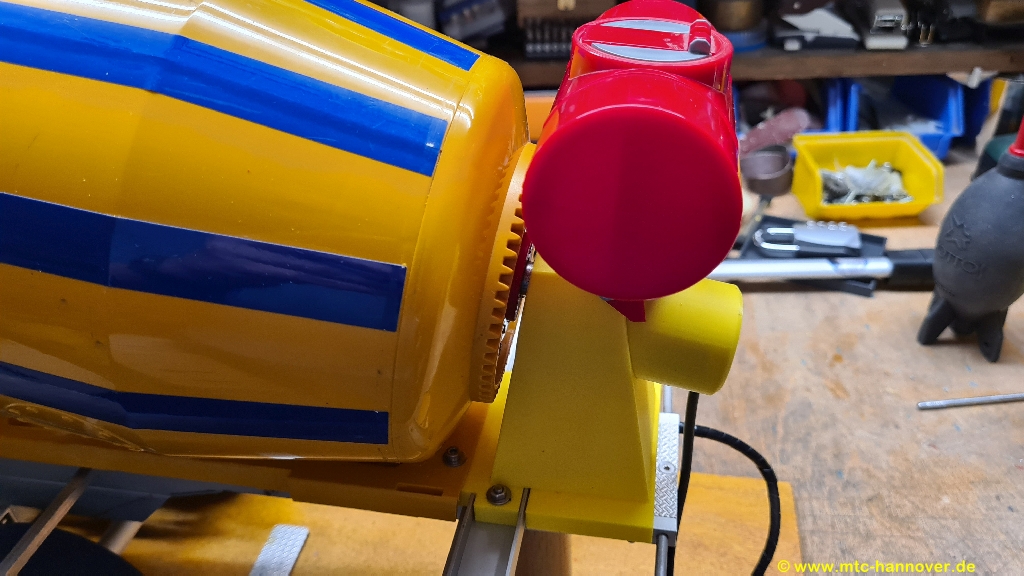

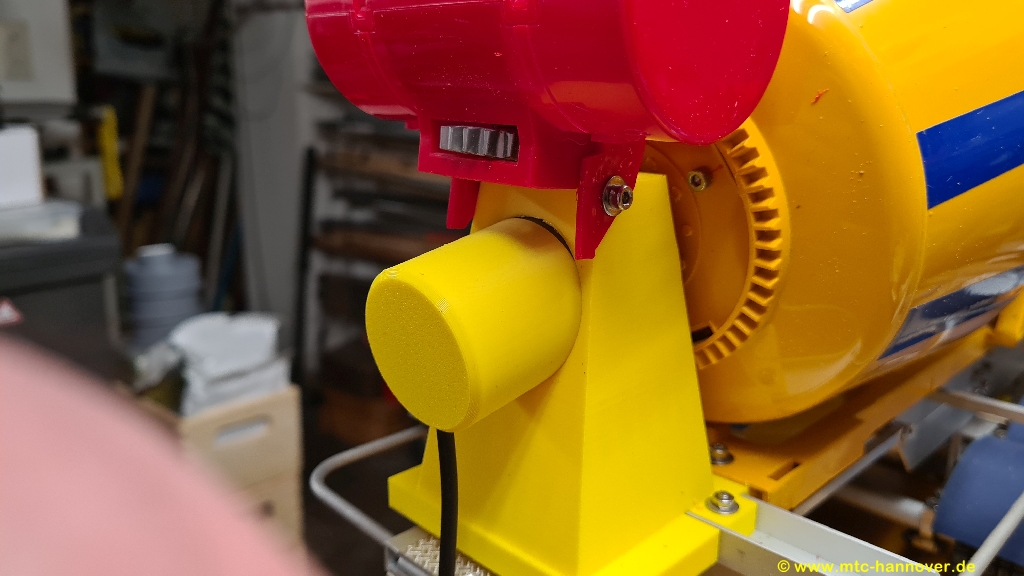

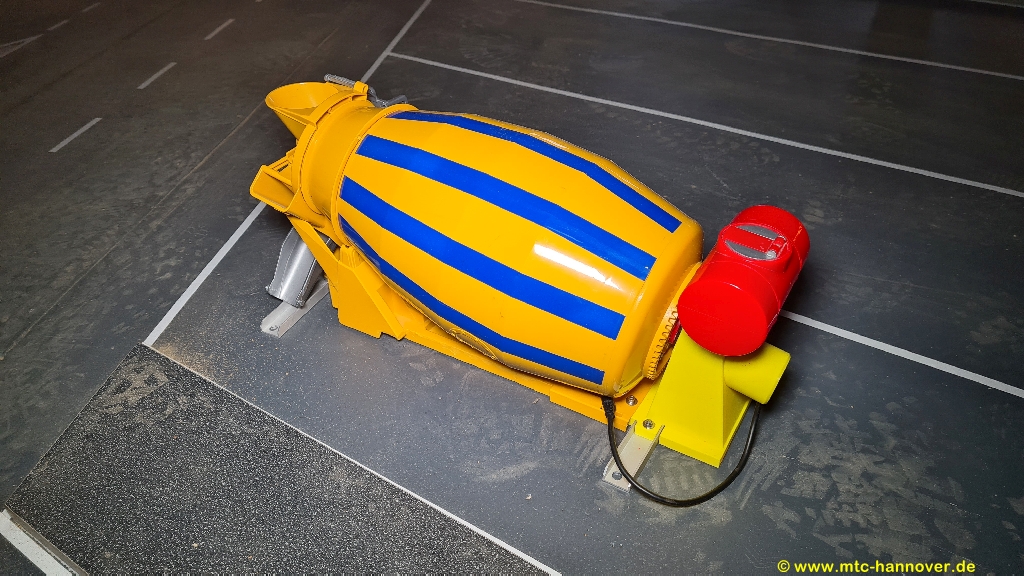

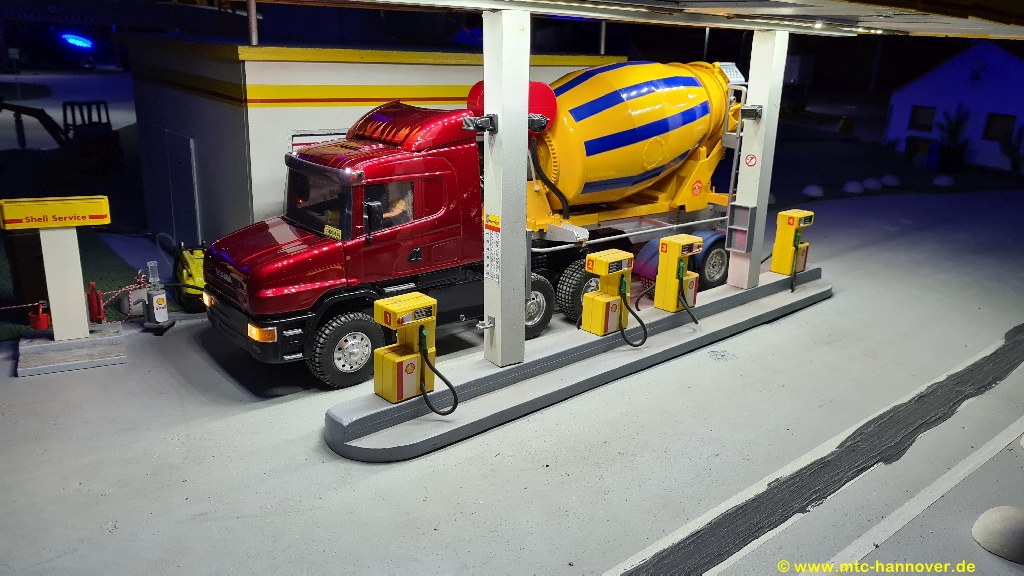

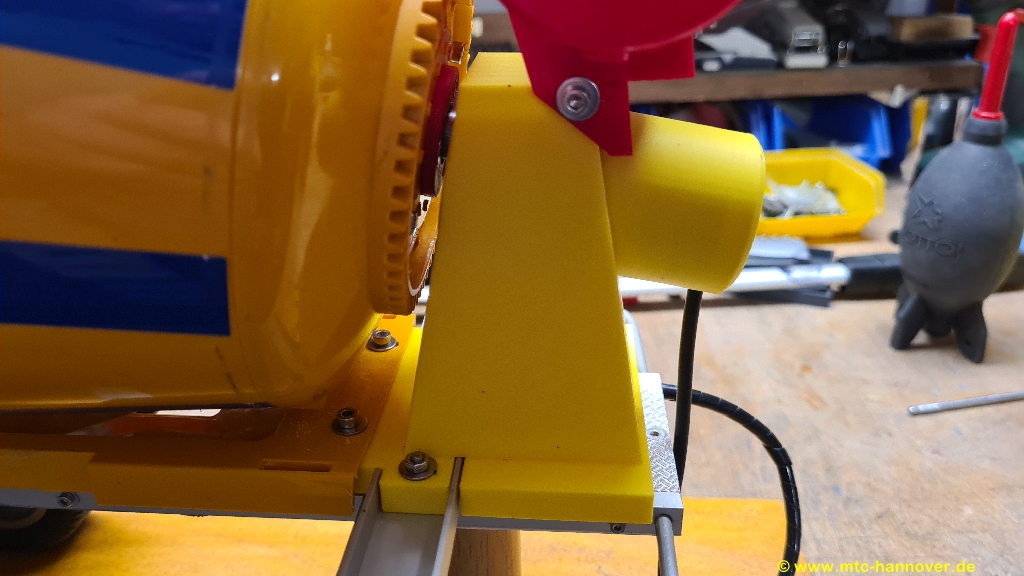

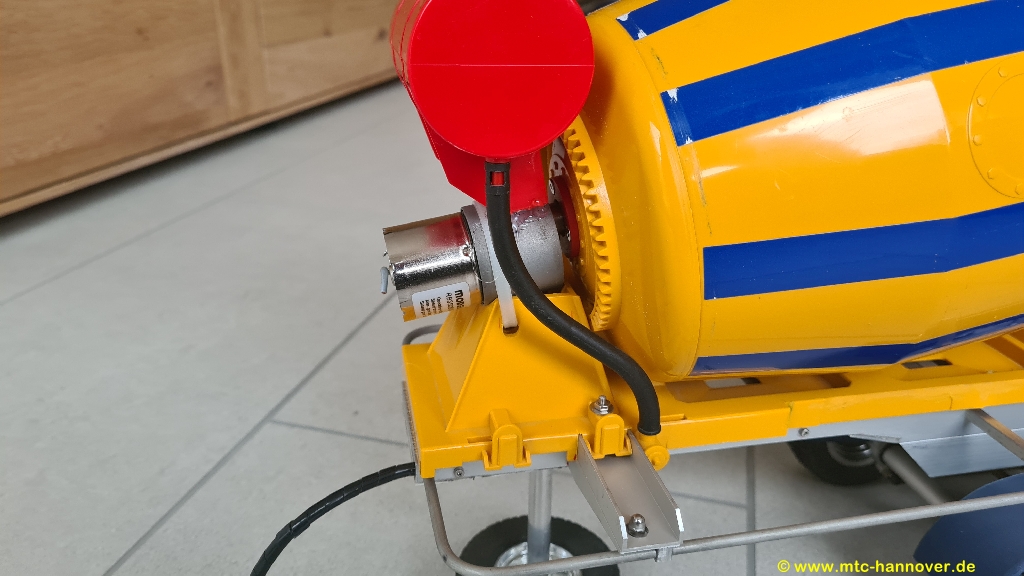

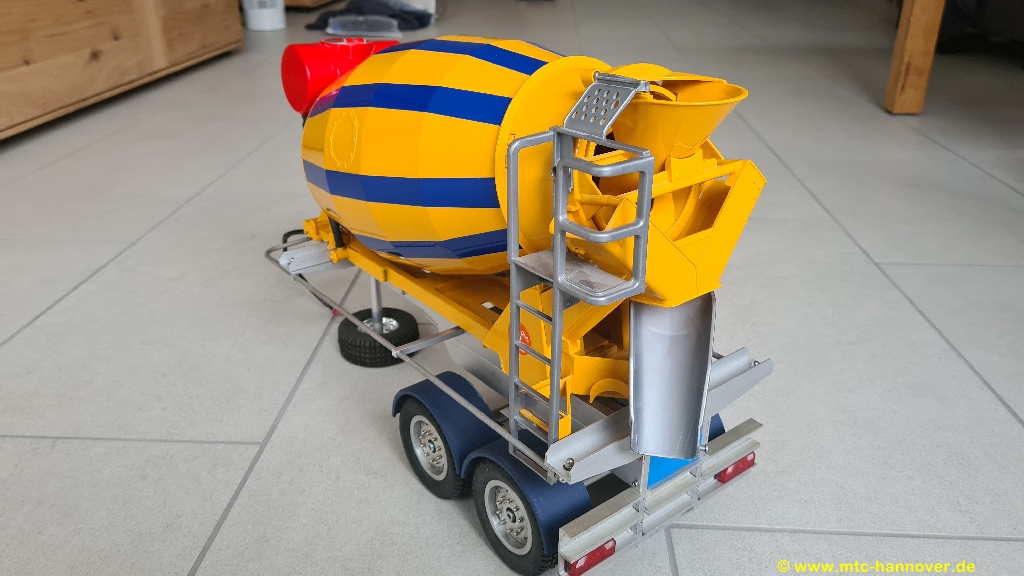

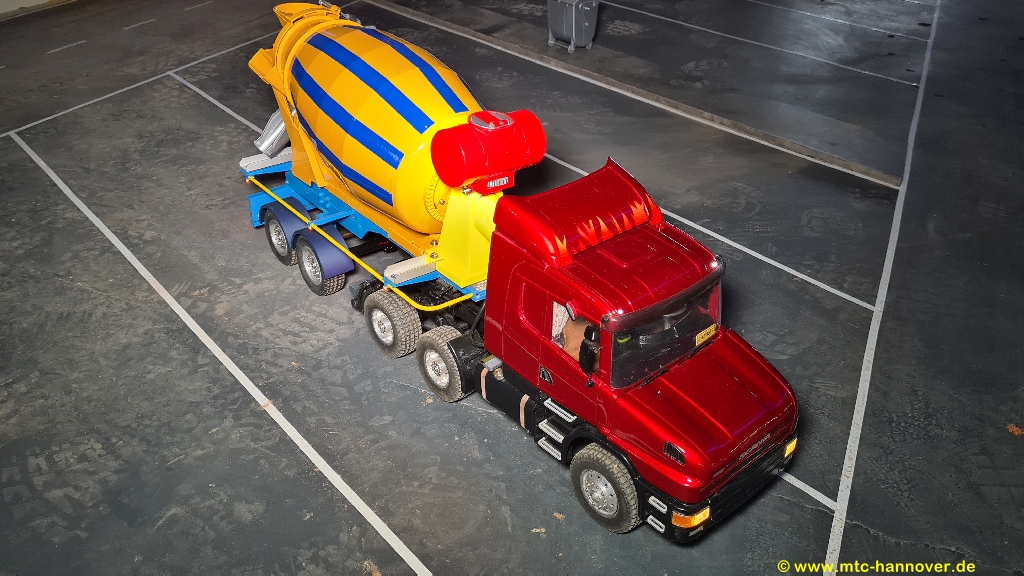

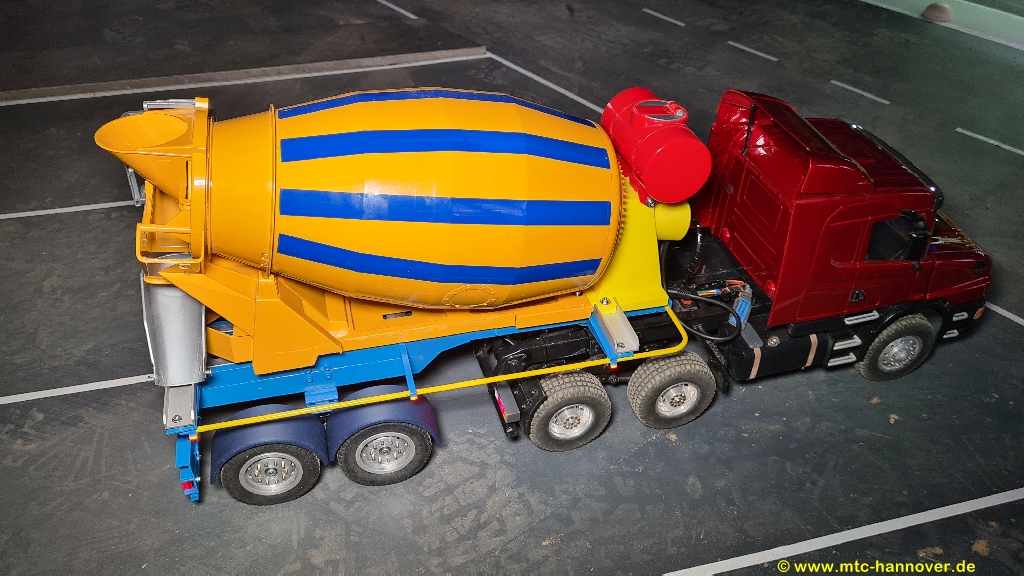

Das "Spontan"-Projekt ist mir ziemlich kostengünstig bei Kleinanzeigen vor die Füsse gefallen. Dr. Emel hat dann noch ein bischen bei der Anpassung geholfen und provisorisch wurde ein Antrieb eingebaut:
