Nach dem unsere mobile Brücke nun mehr oder weniger fest auf dem Parcours in der Salzmühle steht, kam die Idee einer aktuellen Beleuchtung auf. Die Brücke sollte aber weiterhin mobil bleiben und so wurde in einer Ideen-Findungs-Phase (neudeutsch: brainstorming) nach Möglichkeiten gesucht...und letztendlich auch gefunden.
In der Bastelkiste lagen noch LED-Bänder, die passend zum Vorhaben mit 12V gespeist werden. Nach Auswahl der richtigen Version wurde darum im 3D-Programm ein Lampenkörper gezeichnet und aus mehreren Variationen der jetzt verwendete Körper gewählt. Gedruckt wird in PLA silber, so das eine Lackierung nicht nötig ist. Der Lampenmast besteht aus zwei in einander geschobenen Alu-Rohren, das es keine sich verjüngenden Rohre in unserem Massstab gibt bzw die Herstellung zu aufwändig erschien. Auch der finale Lampenfuss stammt aus dem 3D-Drucker, das verwendete Material ist gleich dem Lampen-Körper. Der Fuss bildet die Schnittstelle zwischen Mast und Brücke in Form eines XT60-Steckers gewinkelt um 90 Grad. Die Brücke sollte ja weiterhin mobil bleiben - zumindest die Option darauf. Deshalb kam eine feste Montage nicht in Frage. Auch hier brachte die gemeinsame Ideen-Findung die Lösung die Lampen seitlich von Aussen zu montieren. Das erschin uns aus diversen Gründen am Besten - nun musste nur noch die passende Höhe ermittelt werden, um die "Serien-Produktion" zu starten. Auf jeder Seite sollten vier Lampen montiert werden, etwas diagonal versetzt um optimale Ausleuchtung zu erhalten. Im Bügel in der Mitte und unten drunter jeweils zwei weitere Lampen in einer Sonder-Edition ohne Aufnahme für einen Mast. Diese vier Lampen sind geklebt, da sie beim Transport nicht stören und geschützt sind.
Insgesamt können wir zufrieden sein, denn die Brücke wird nun schön in rechte Licht gesetzt. Weitere Details zum Bau gibt es folgend in kommentierten Bildern...

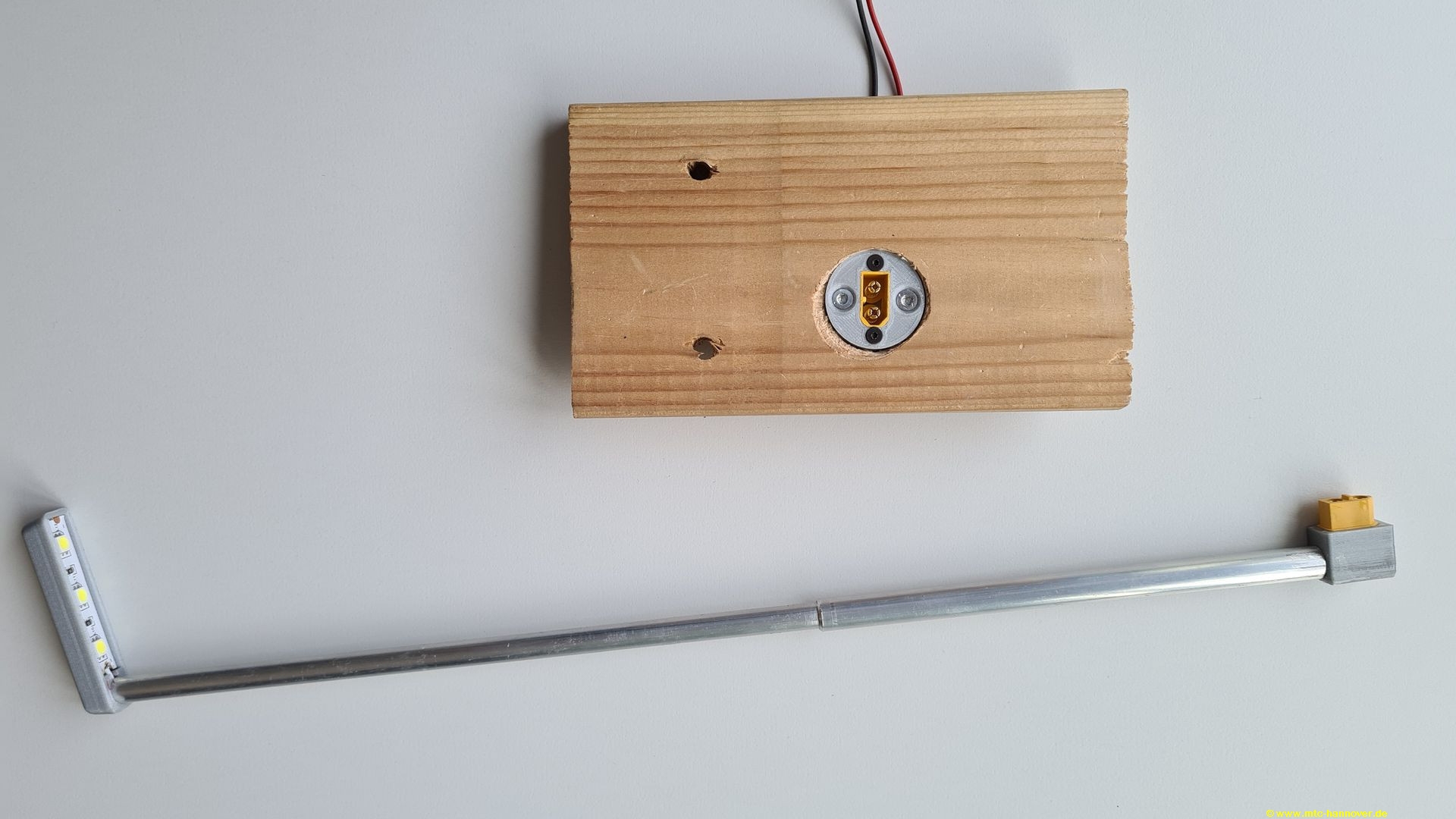

der erste Prototyp, hier stimmen die Proportionen des geteilten Mastes noch nicht

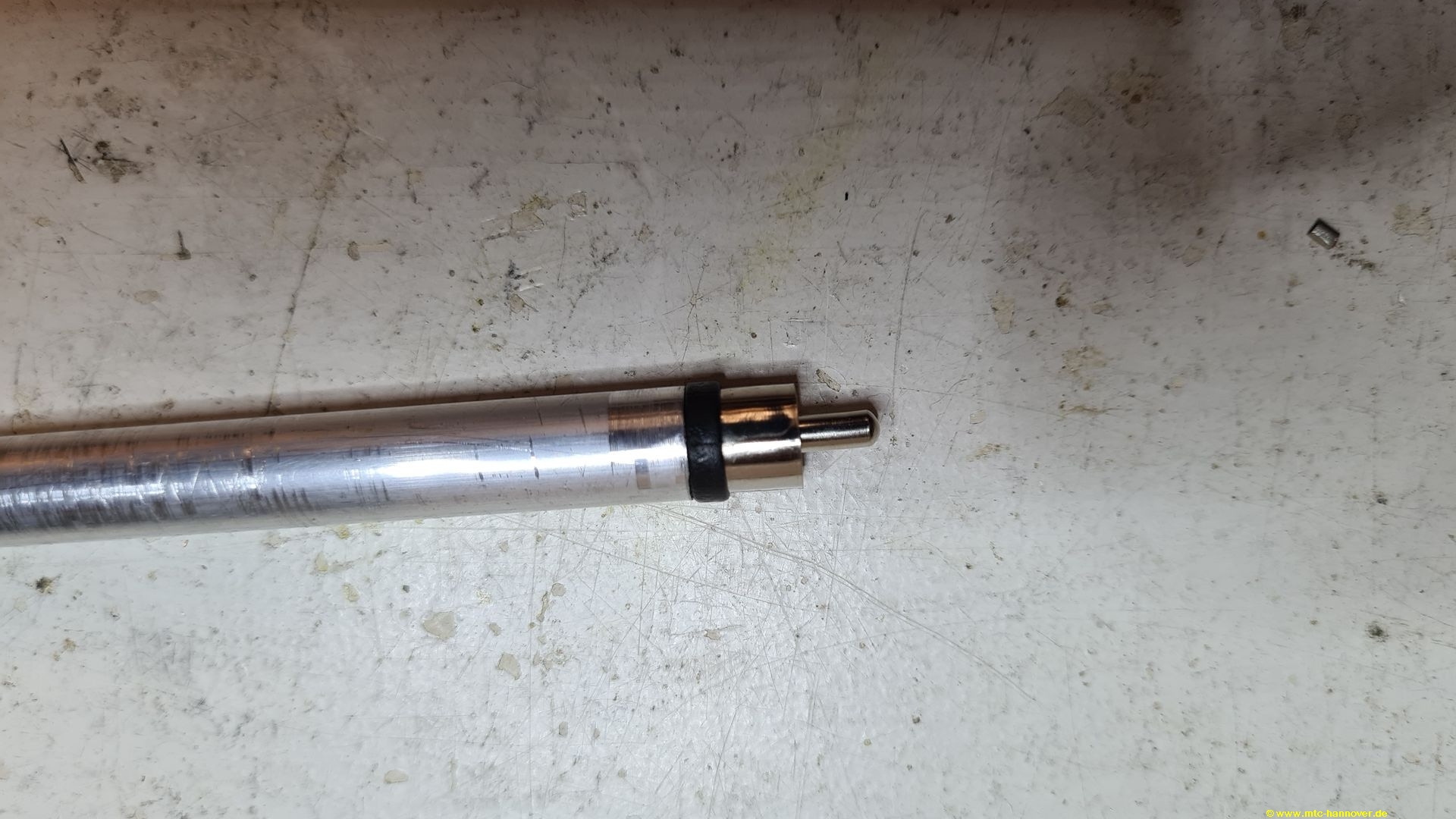

diese Steckervariante schied später aus

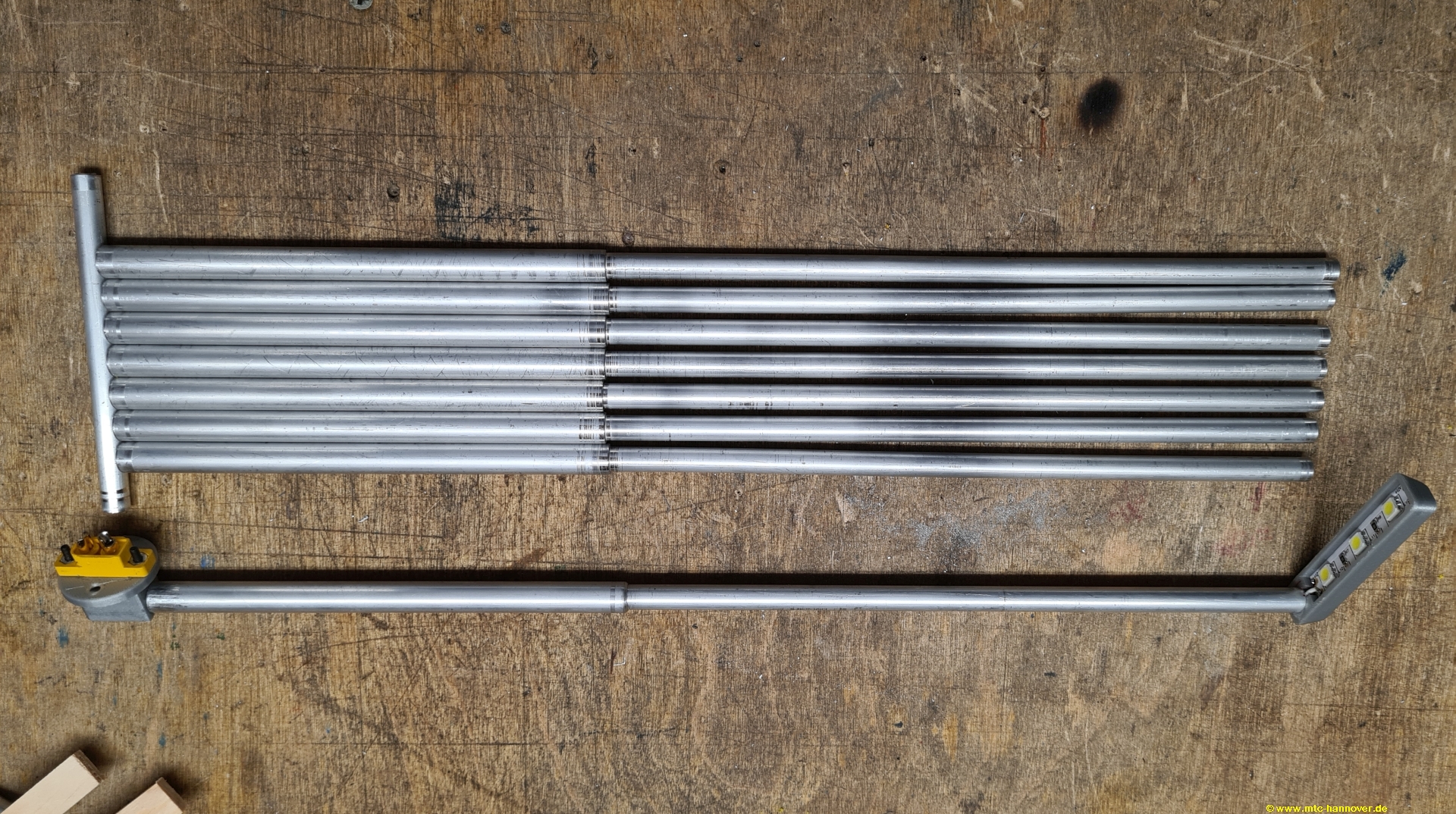

Lampenkopf in der finalen Version bestückt mit LED-Streifen und Mast

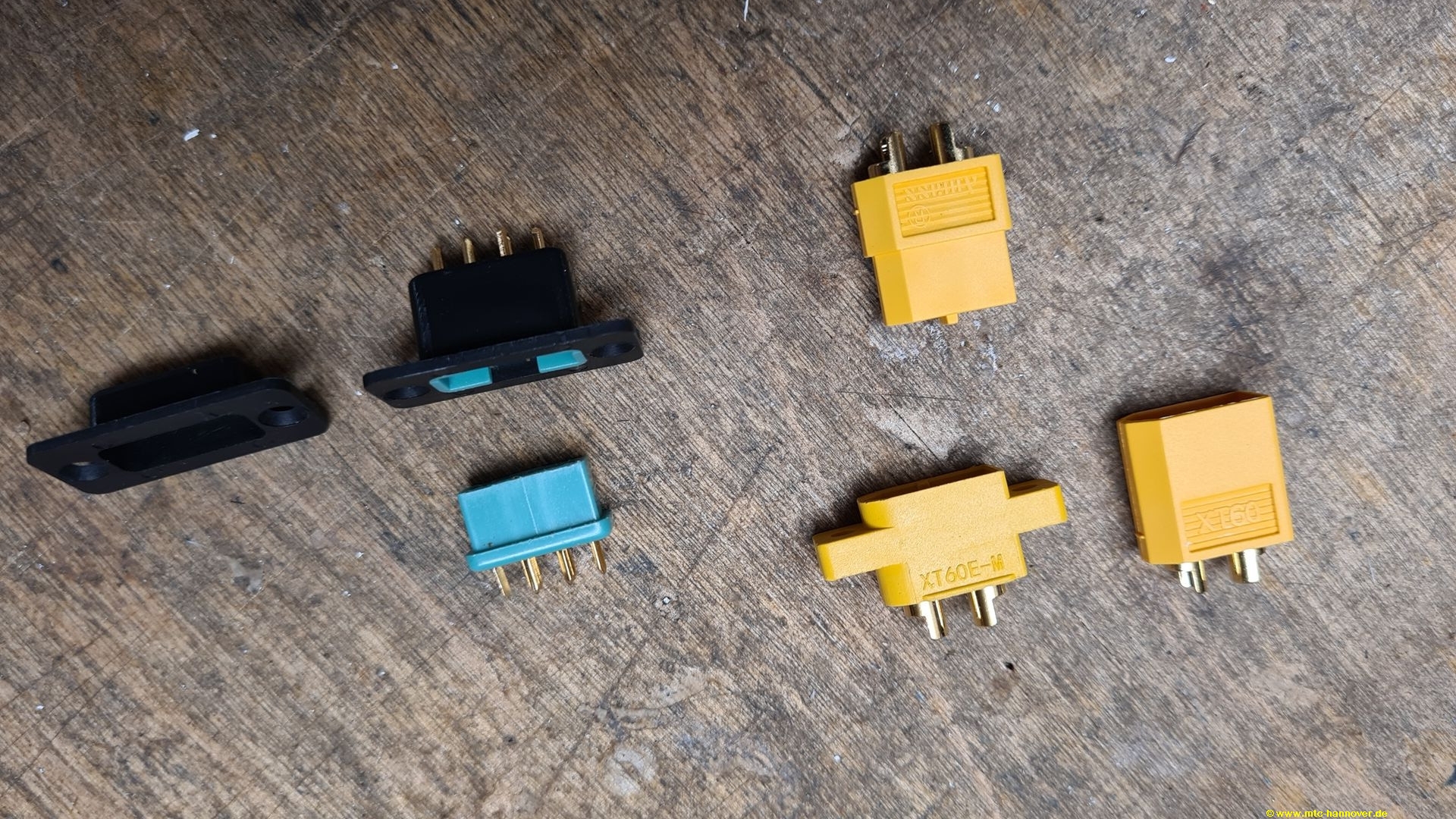

diese Stecker standen auch zur Wahl - am Ende ist es der XT60 geworden
hier sieht man schon die gewählten Proportionen des Mastes und den Fuss. Dazu einen Prototypen "Fassung" für die Montage an der Brücke.
Die Platte zur Aufnahme der Buchse stammt ebenfalls aus dem 3D-Drucker, die Buchse ist mit der Platte verschraubt und die wiederum mit Brücken-Seitenwand.

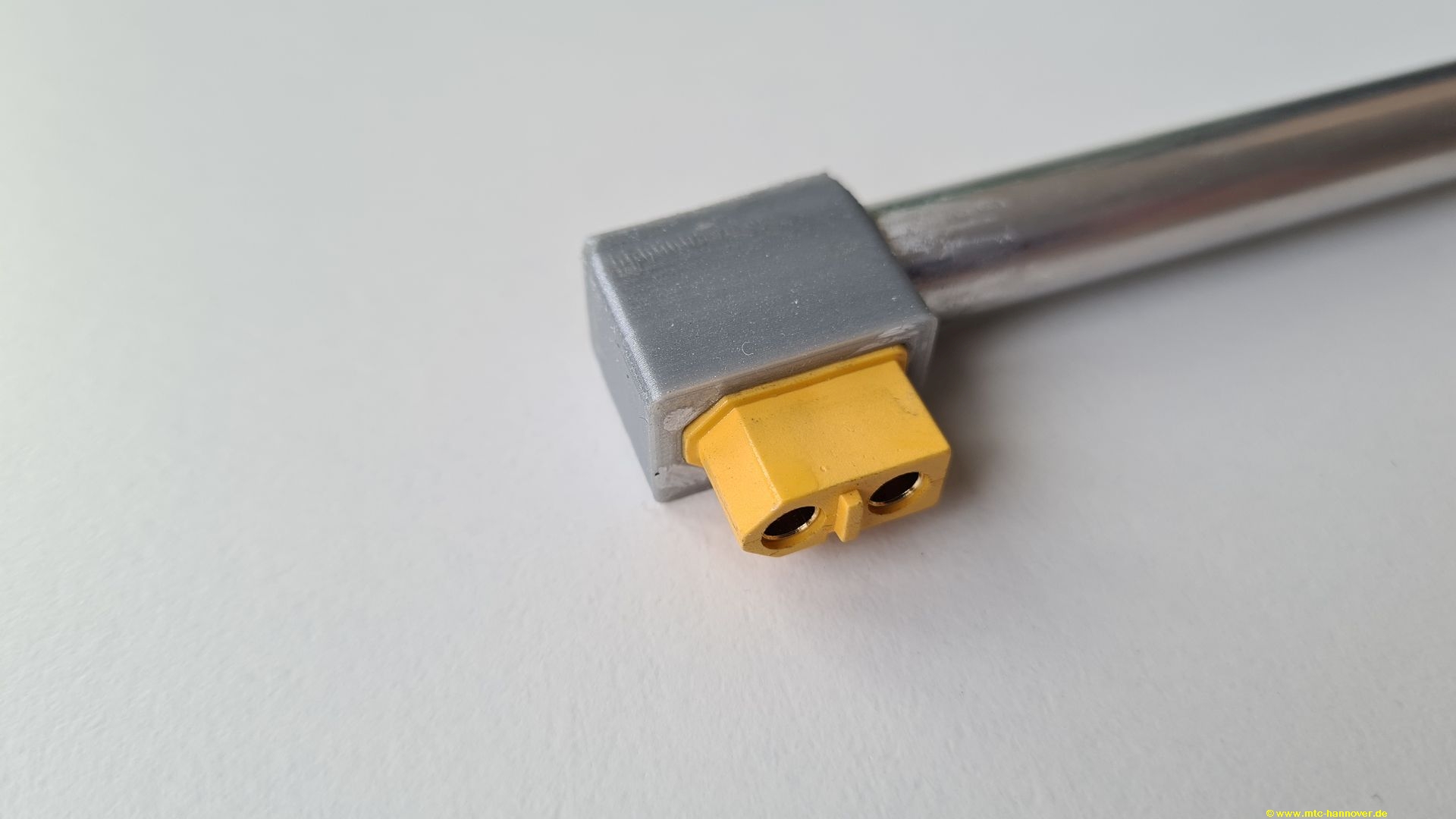

der Lampenfuss im Detail - nach dem Anlöten der Kabel wird er mit Sekundenkleber fixiert
die Serie beginnt...alle Rohre abgelängt und in einander geschoben. Dazu war sanfte Gewalt nötig - hält dafür ohne Kleber

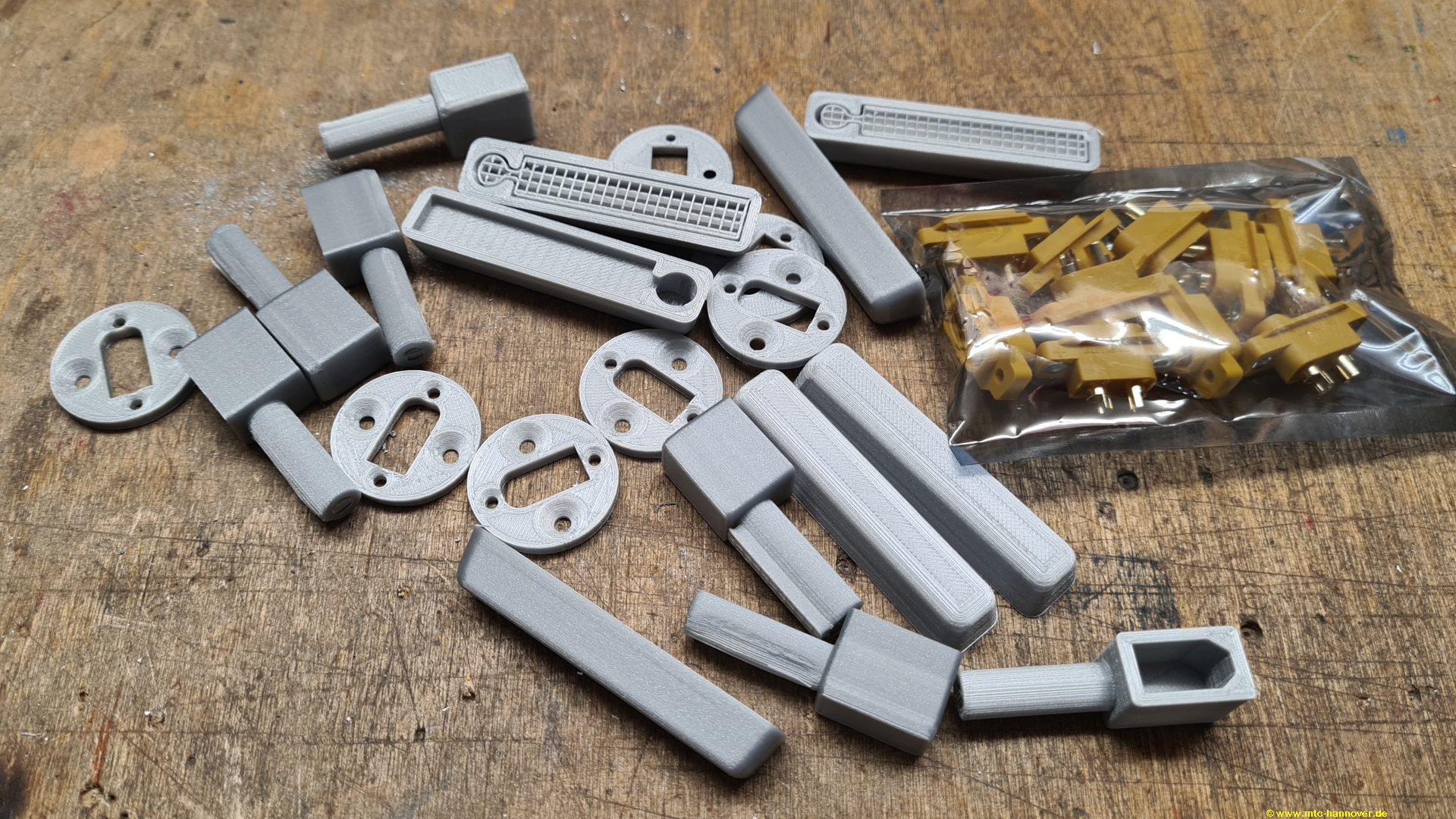

Huch - da sind doch Teile aus dem Drucker gepurzelt!
Die Köpfe sind montiert und die Kabel warten auf Anschluss
fetsch!

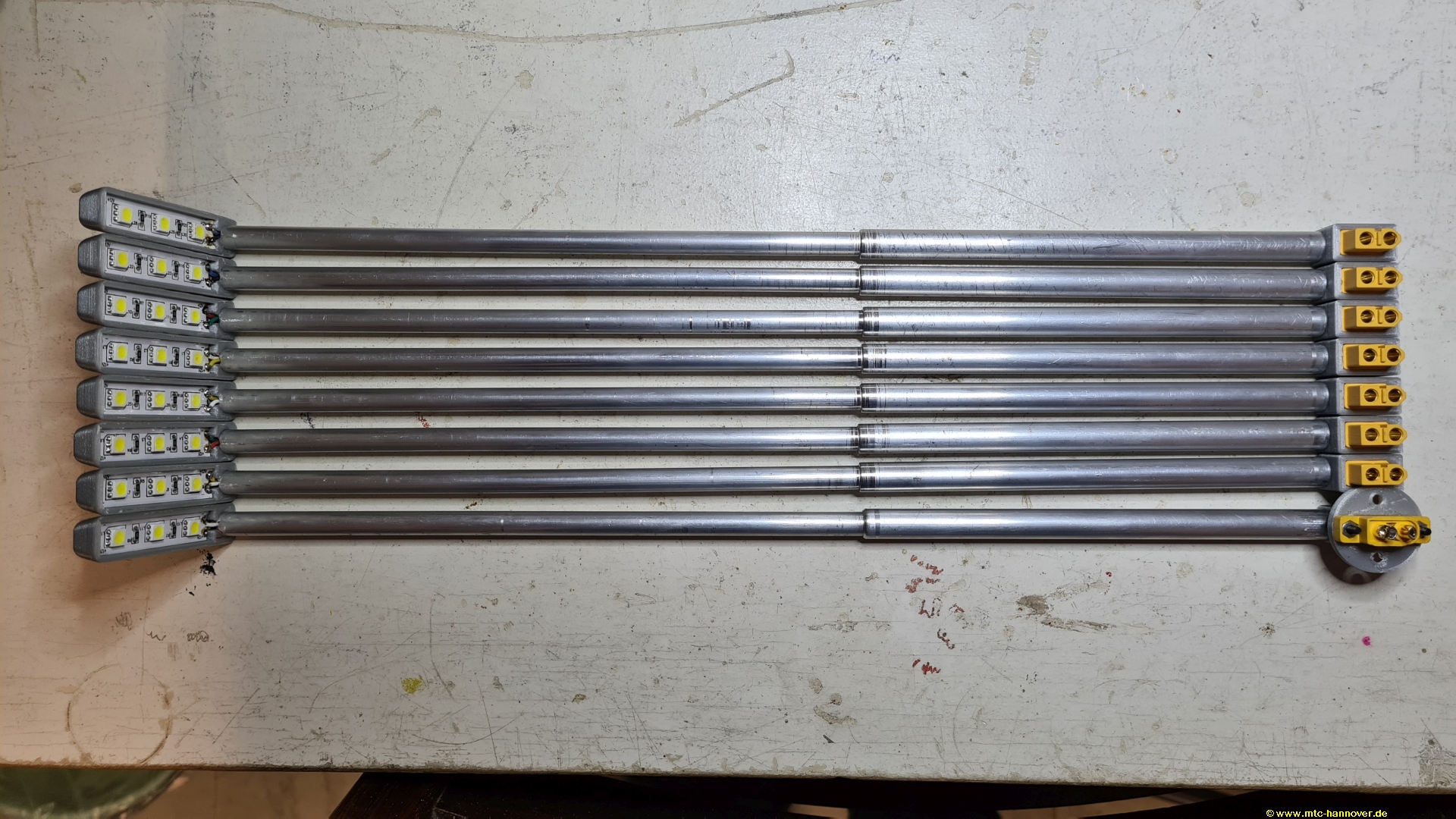

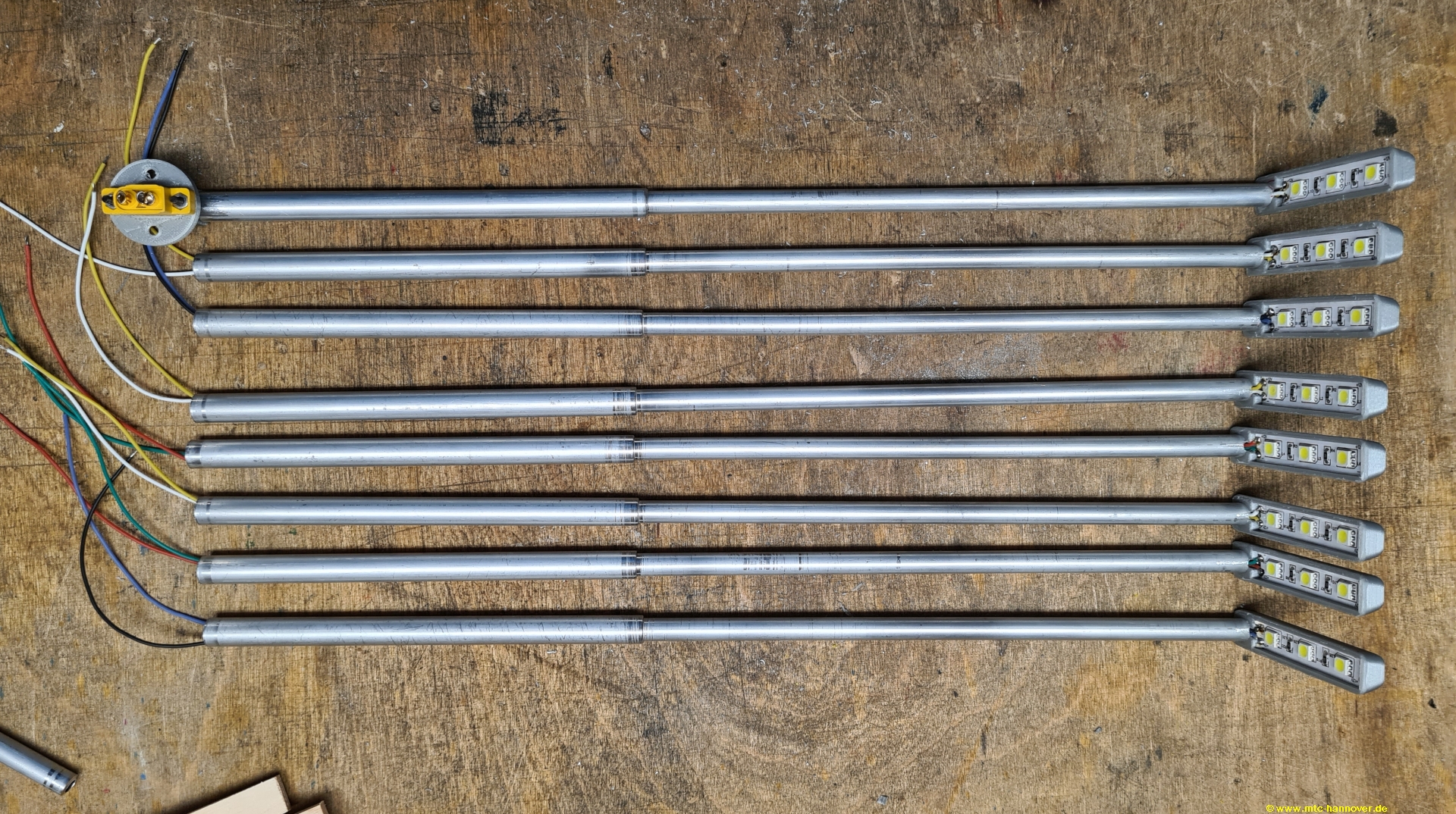

in Reih und Glied
bei der Montage an der Brücke kam Dietmars Fachwissen zum Tragen. Aus dem Prototypen hat er eine Vorrichtung geschaffen, mit der mit Hilfe einer Fräse in zwei Schritten
passende Löcher in die Seitenwand der Brücke gefräst wurden. Die schon vorab verkabelten Platten mussten nur noch verschraubt werden! Danke, Dietmar!

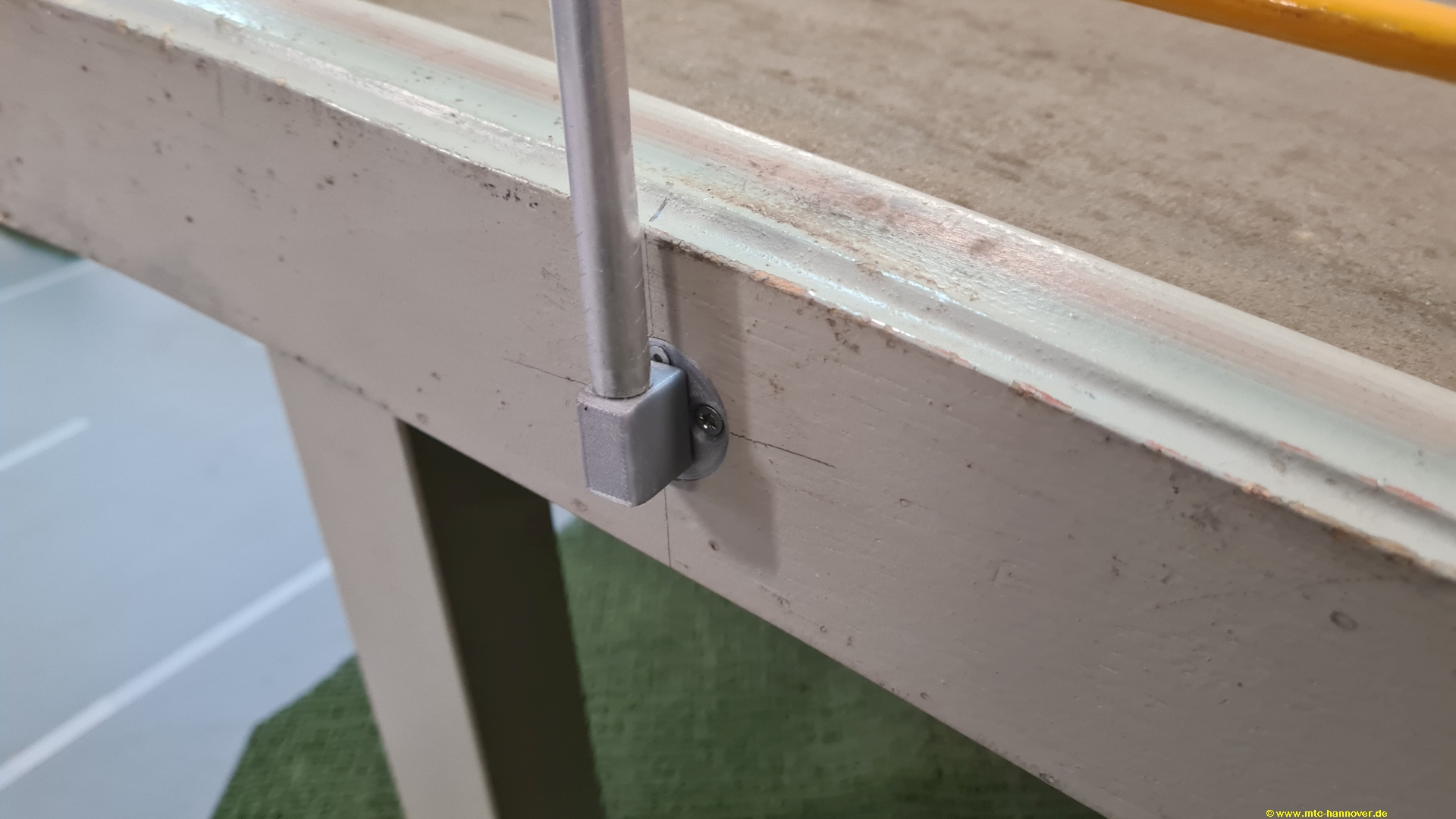

Lampe gesteckt - nun muss nur noch die Bleistift-Markierung radiert werden

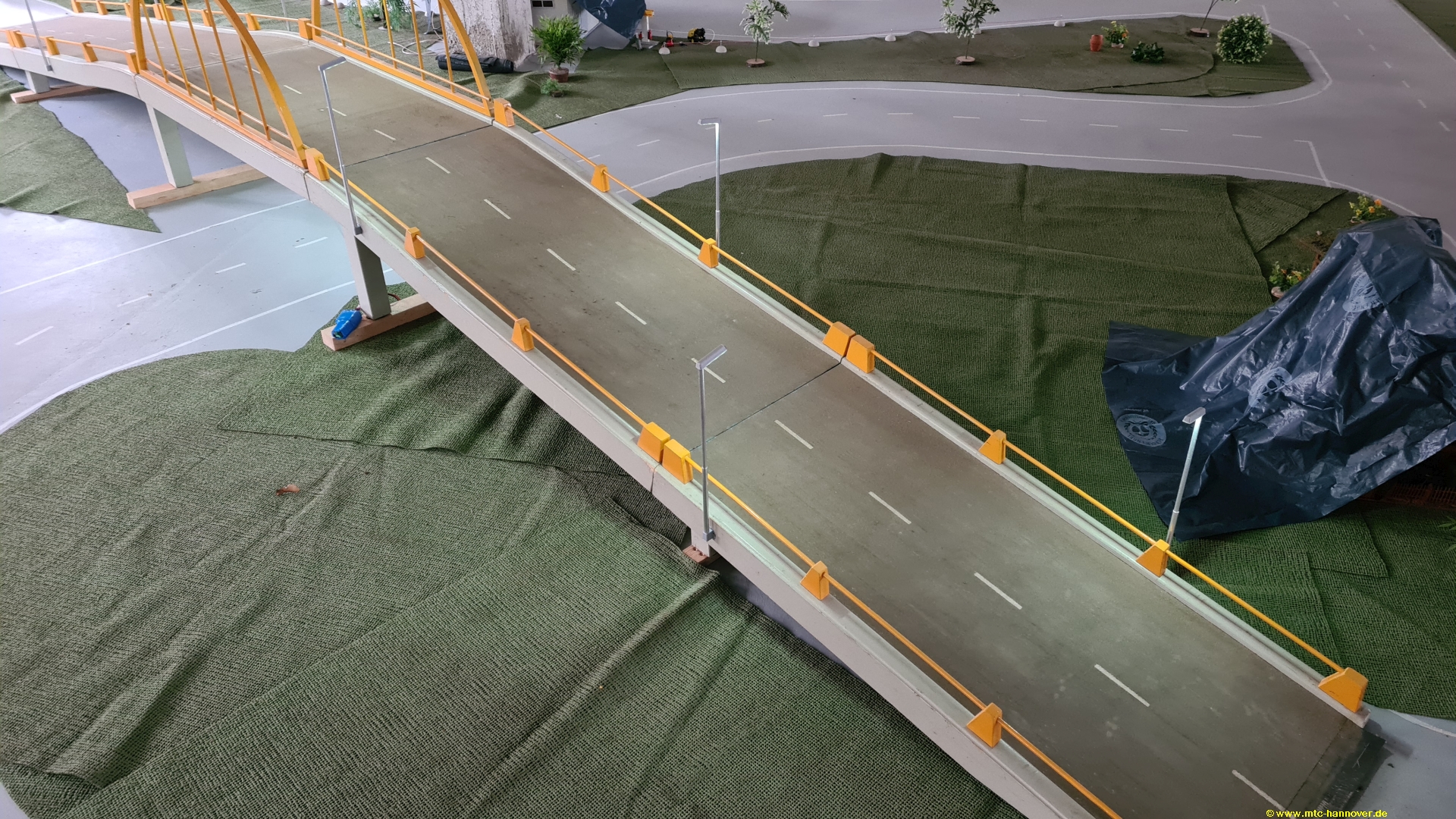

der Gesamteindruck im Hellen
Blick vom Brückenbogen aus

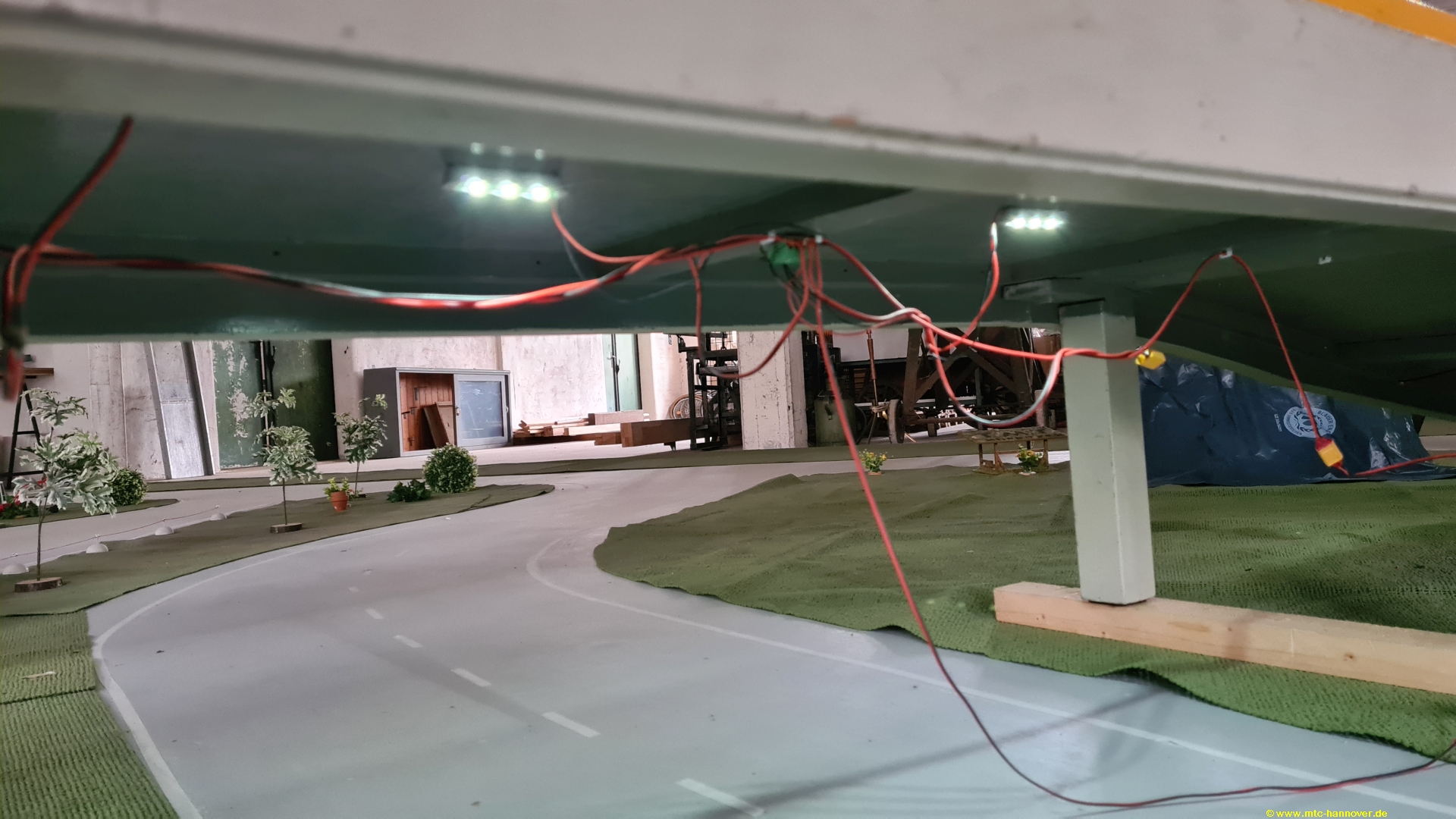

von Unten sieht es noch ein wenig chaotisch aus - trotz vorheriger Mess-Aktion waren die Kabel zu knapp abgemessen.
Hier wird natürlich noch Abhilfe geschaffen...aktuell hilft hier Klebeband, damit sich kein LKW in der Kabelage verfängt.
auch aus dieser Sicht nicht schlecht - oder?

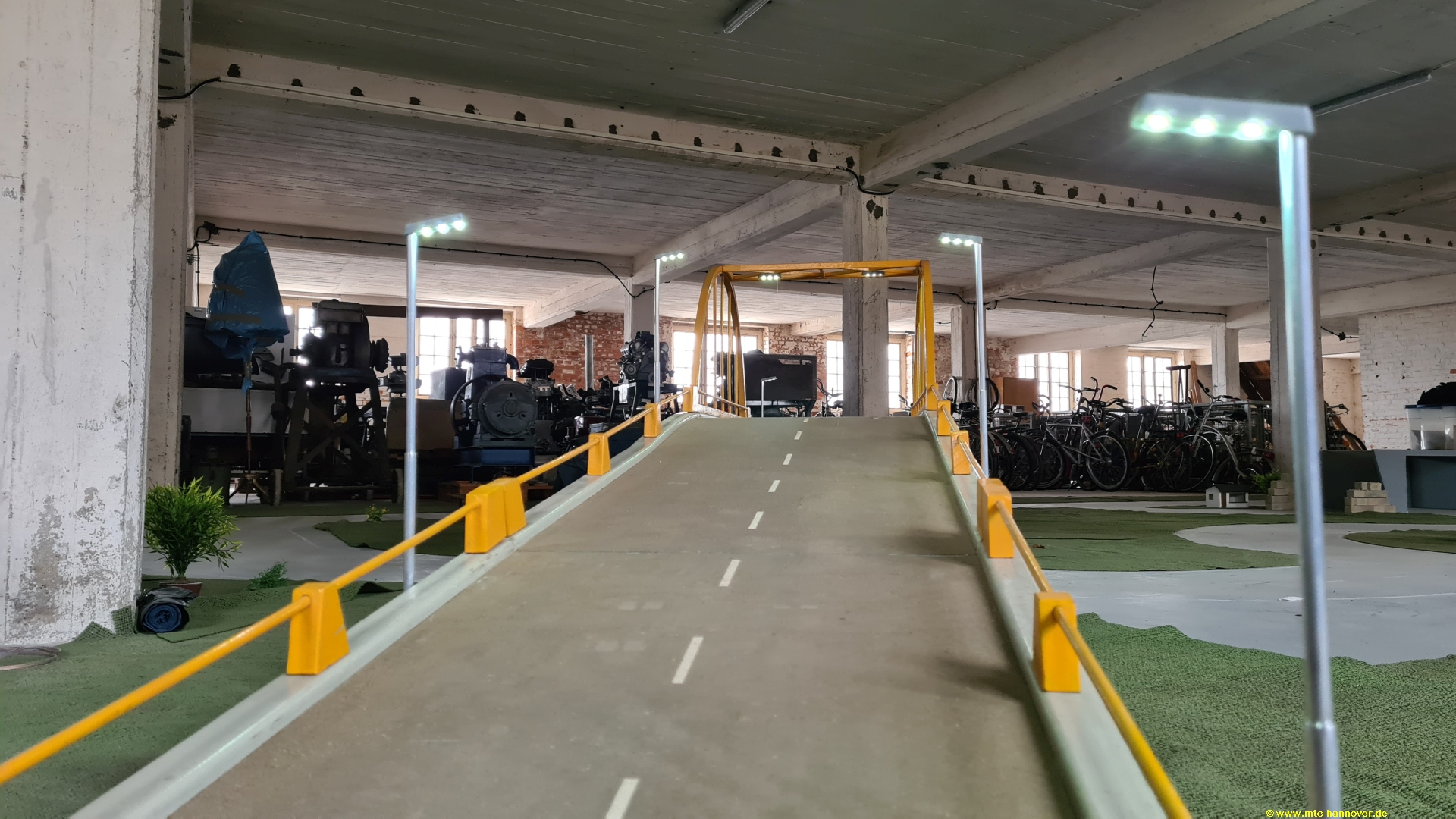

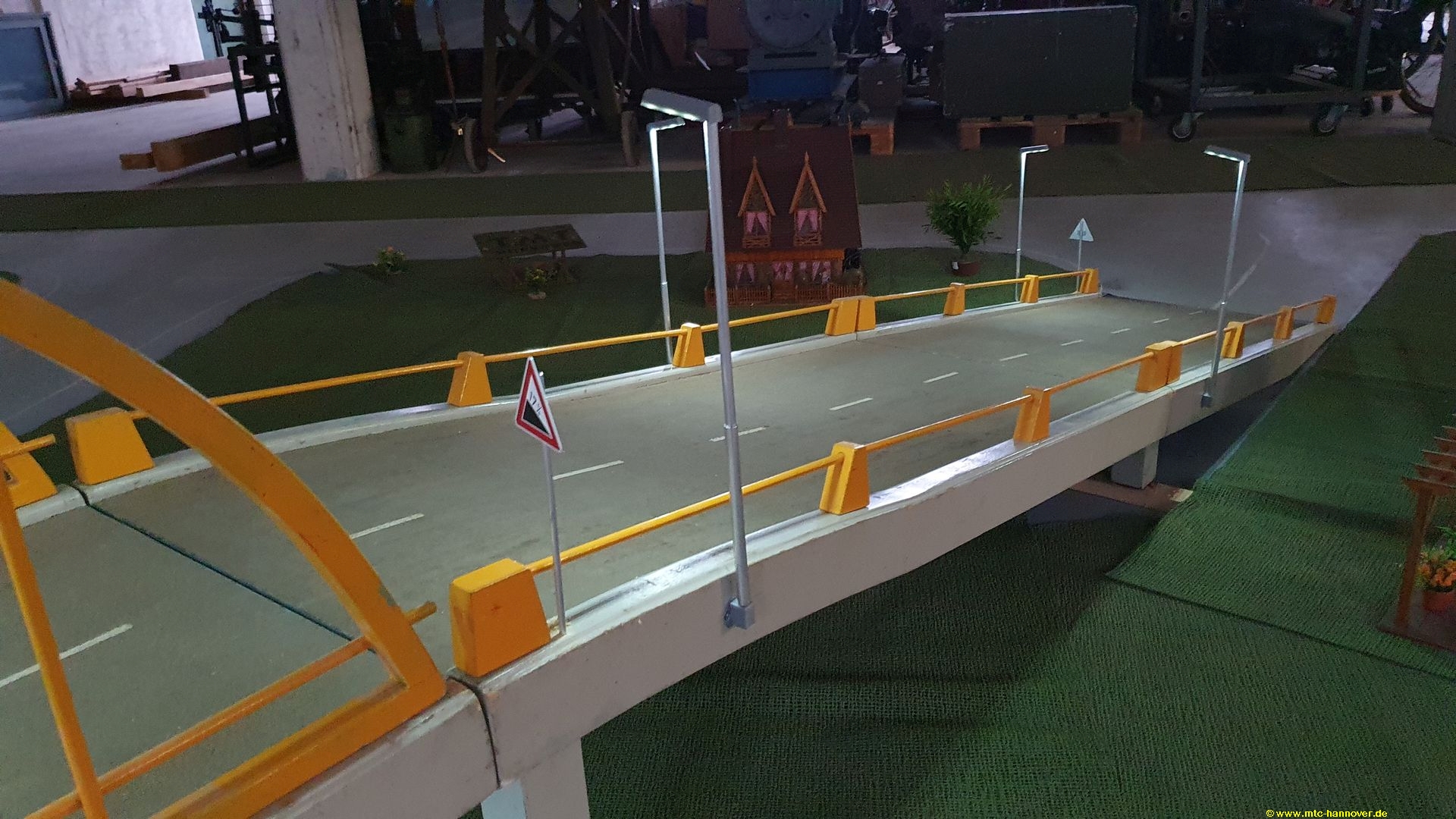

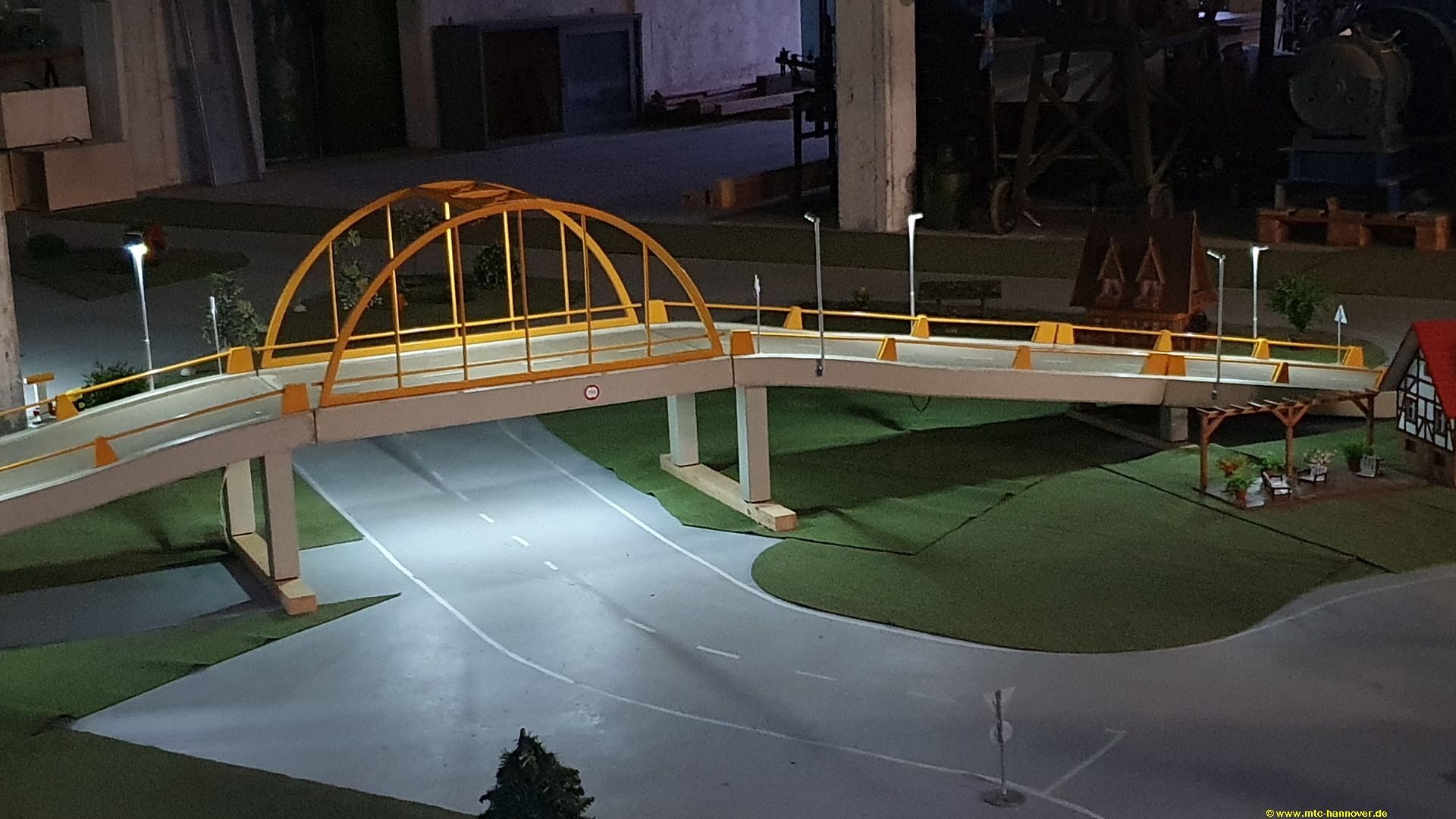

jetzt mal Bilder im Dunklen! Im Zuge der Verschönerung wurden gleich noch ein paar passende Verkehrsschilder angebracht
schönes Projekt - hat Spass gemacht
zum Glück kann man immer noch was verbessern - z.B. die Füsse der Brücke, damit Alex mit seinen Trucks auch drunter her kommt
