Stromversorgungs-Container 1 (Andreas) und Container 2 (Martin)
Andreas hat schon lange für seine Spedition einen Bruder-Container zu einer 12V-Stromversorgungseinheit umgebaut. Dazu wurde hinter den Türen ein Bedien-Panel eingebaut mit Schaltern, Sicherungen, Kontrollleuchten und Messgeräten. Dahinter verbirgt sich ein kapitaler Trafo mit einiger Elektronik, der die 240V Netzwechselspannung in 12V Gleichstrom verwandelt. Damit den Bauteilen nicht zu heiss wird, gibt es einen grossen Lüfter samt Kühlkanal, der die Bauteil umgibt. Angesogen wird die Luft an der Rückwand und über den Kühlkanal an den Bauteilen vorbei nach oben ausgeleitet.

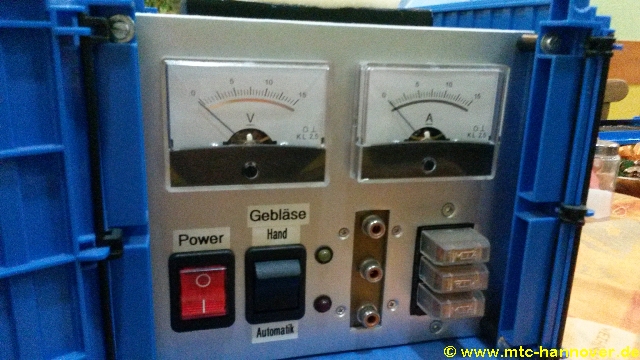

das Bedienpanel

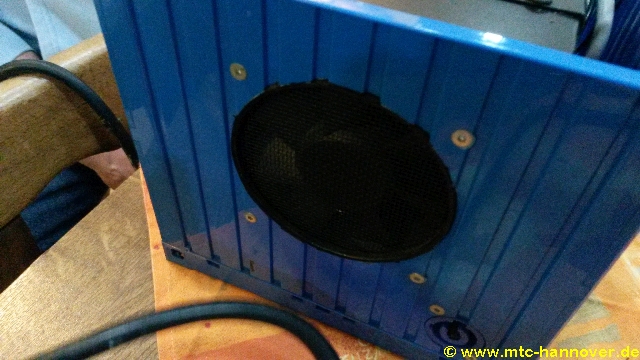

Lüfter-Ansaugung und Stromanschluss auf der Rückseite

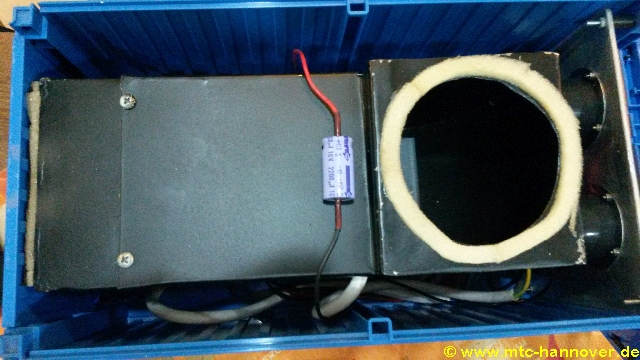

Lüftungskanal mit Abluft-Öffnung nach oben (ohne Dach)

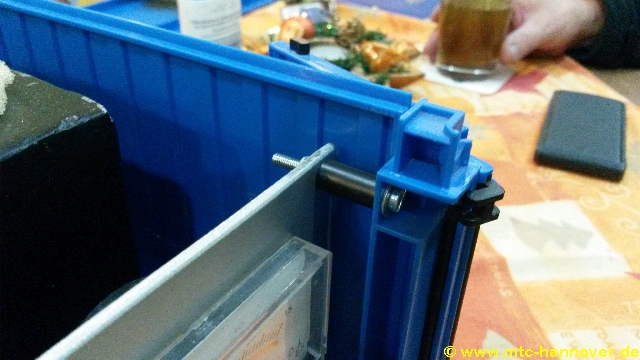

das zurückgesetzt montierte Bedien-Panel
Alle elektrischen Verbraucher immer von einer zentralen Stelle zu versorgen, bedeutet schon ein wenig Aufwand beim Verlegen und die entsprechenden Leitungslängen. Da ich auf Veranstaltungen immer auch ein 12V Schaltnetztteil mit 18A mit nehme, kam dann irgendwann mal die Idee: das könnte ja auch wie das Netzteil von Andreas stilecht in einen Container verpackt werden!
gesagt - getan!
Aber soooo einfach ist das ja leider nicht mehr, denn die praktischen und preiswerten Bruder-Container gibt es sozusagen nur noch auf dem Schwarzmarkt, denn Bruder hat den Verkauf - zumindest der blauen, geschlossenen Version - eingestellt.
Aber wie man sieht, konnte noch ein Exemplar ergattert werden. Ebenso wie Andreas habe ich hinter den Türen ein Panel eingebaut, das Anschlüsse in Chinch und MPX bereitstellt und eine Kontrollleuchte beinhaltet. Das Netzteil selber habe ich mit Kabelbindern am Boden fixiert und eine PS-Platte drüber gelegt. Auf der Platte können so noch die Leitungen gelagert werden und alles ist kompakt in einem Container untergebracht. In die Platte sind noch ein paar Löcher gebohrt, damit der Lüfter des Schaltnetzteils seine Abluft loswerden kann.
An der Rückwand wurde ein Kaltgeräte-Stecker eingeklebt, ein Schalter ist weder am Container noch am Schaltnetzteil vorhanden - wenn Spannung, dann EIN

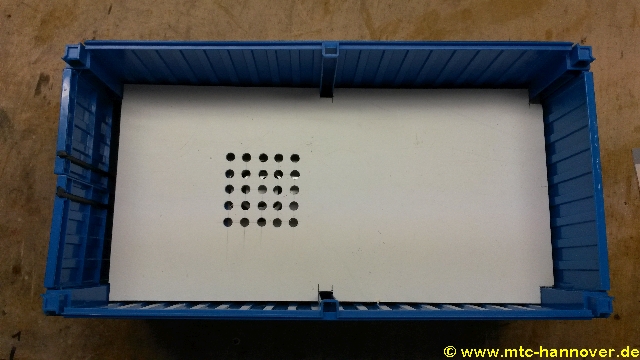

Abdeckplatte mit Lüftungslöchern

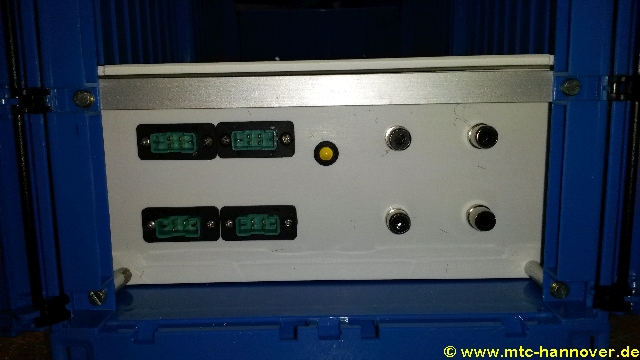

Platte mit Anschlüssen und Kontrollleuchte

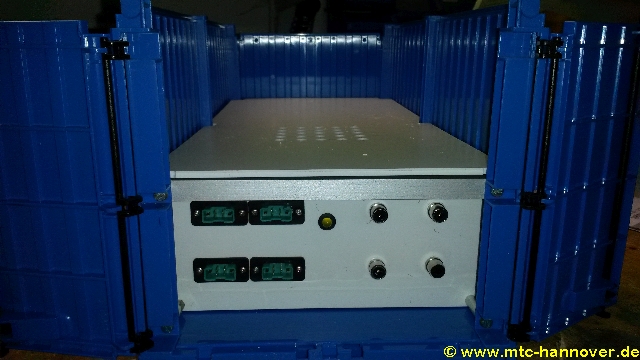

Ablagefläche obendrauf

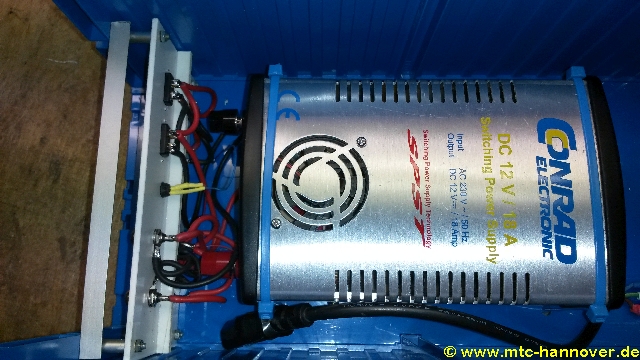

fixiertes Schaltnetzteil mit Verdrahtung
